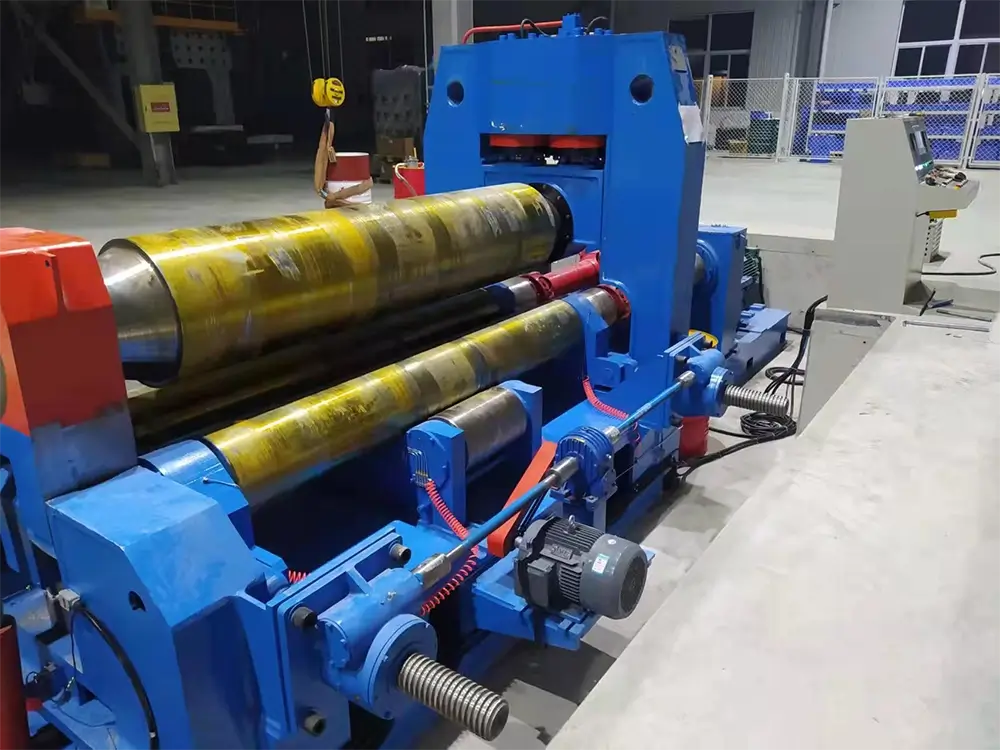

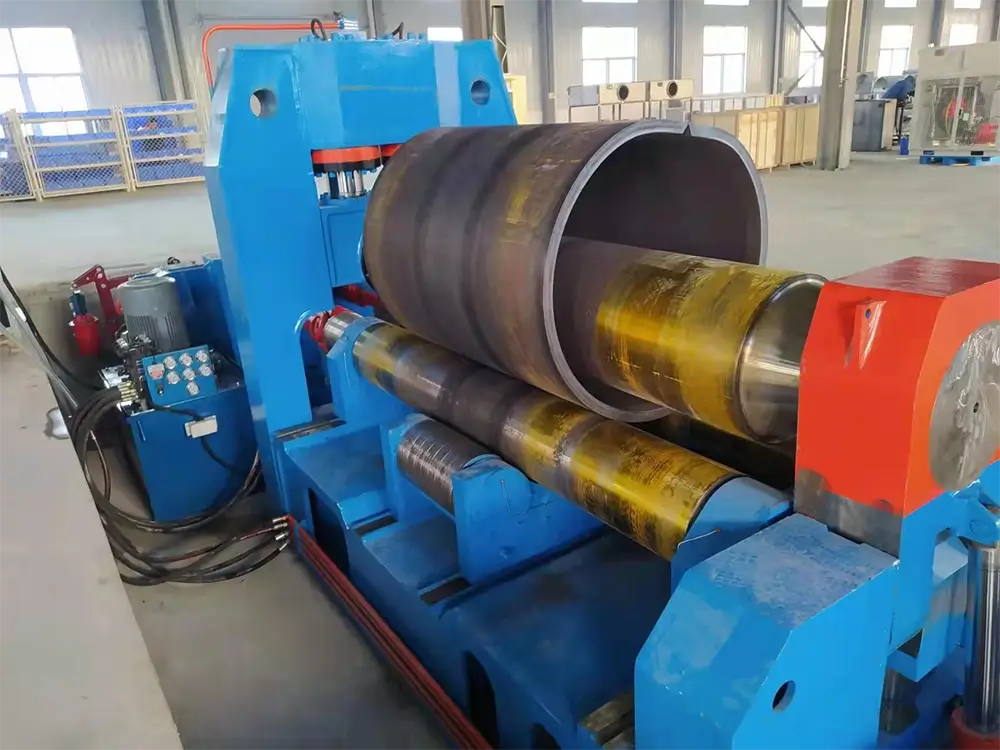

ماكينة لف الألواح الدوارة الأربعة
ماكينة ثني الألواح الرباعية اللفافة الهيدروليكية CNC الأوتوماتيكية بالكامل
ثني دقيق للتطبيقات الصناعية للخدمة الشاقة
آلة لف الألواح الأفقية ذات الاتجاه الهبوطي باستخدام الحاسب الآلي هي آلة لف الألواح الهيدروليكية ثلاثية اللف ، والتي تستخدم للف الصفائح الفولاذية إلى أشكال أسطوانية في درجة حرارة الغرفة.
يمكن أن تتحرك اللفة العلوية عموديًا ويمكن أن تتحرك اللفة السفلية أفقياً.
يتم تحقيق الانحناء المسبق عن طريق تحريك اللفة السفلية أفقياً بحيث يتم وضع اللفة العلوية بشكل غير متماثل بالنسبة لللفة السفلية.
يتم تشغيل البكرتين السفليتين بواسطة محركين ومخفضين أثناء التقريب.
آلة لف الألواح الأفقية ذات الاتجاه الهبوطي باستخدام الحاسب الآلي هي آلة لف الألواح الهيدروليكية ثلاثية اللف ، والتي تستخدم للف الصفائح الفولاذية إلى أشكال أسطوانية في درجة حرارة الغرفة.
يمكن أن تتحرك اللفة العلوية عموديًا ويمكن أن تتحرك اللفة السفلية أفقياً.
يتم تحقيق الانحناء المسبق عن طريق تحريك اللفة السفلية أفقياً بحيث يتم وضع اللفة العلوية بشكل غير متماثل بالنسبة لللفة السفلية.
يتم تشغيل البكرتين السفليتين بواسطة محركين ومخفضين أثناء التقريب.
بما أن ارتفاع اللفة السفلية لم يتغير ، فهو مناسب للتغذية والتشغيل.
نظام مراقبة ومراقبة برامج الكمبيوتر.


ميزات المنتج:
آلة لف أفقي لأسفل باستخدام الحاسب الآلي بثلاث لفات هي نوع تحكم رقمي هيدروليكي ، يتكون بشكل رئيسي من جهاز لف علوي ، جهاز لف سفلي ، سرير ، إطار يسار ، الإطار الأيمن ، جهاز متحرك أفقي ، جهاز مهمل ، إطار مقلوب ، جهاز توازن ، مجموعة محرك رئيسي ، أسطوانة زيت ، نظام هيدروليكي ، تحكم PLC ، إلخ.
يتكون جهاز التدحرج العلوي من اللفة العلوية ، وقاعدة تحميل الأسطوانة العلوية ، ومحمل المحاذاة الذاتية لمطحنة الدرفلة ، إلخ.
لفة العلوي في شكل طبل. في التصميم ، معامل الحمل للحد الأقصى للضغط المطبق لللفة العلوية هو 0.7 ، والحمل الموزع بشكل موحد مسبق للتعويض عن انحراف لفة العلوية.
اللفة العلوية مصنوعة من 42CrMo ، مروي وخفف بعد المعالجة بالقطع الخام ، HB240 ~ 280 ، وتطفئ السطح بعد الانتهاء من التشغيل الآلي ،.
يتكون جهاز اللف السفلي من اللفة السفلية ، وقاعدة تحمل الأسطوانة السفلية ، ومحمل المحاذاة الذاتية للمطحنة السفلية ، إلخ.
مادة اللفة السفلية هي 45 # ، والتي تطفأ وتخفف بعد التشغيل الآلي الخام ، HB240 ~ 280 ، ويتم إخماد السطح بعد الانتهاء من التشغيل الآلي.
يتكون جهاز المهمل من المهمل ، محامل المحاذاة ، مقعد المحمل ، إلخ.
يتكون جهاز قلب من إطار قلب ، دعم ، عمود دبوس ، أسطوانة زيت ، إلخ. جهاز قلب صغير الحجم وآمن وصغير في مساحة الأرض عند الانقلاب.
يتكون جهاز التوازن من دعم وقضيب سحب. بعد قلب الرف الموجود على الجانب مقلوبة ، يضغط جهاز التوازن على ذيل اللفة العلوية للحفاظ على توازن اللفة العلوية.
آلة لف نزولي أفقية بالتحكم الرقمي للحاسوب | ||||||
نموذج | سمك المتداول ماكس (مم) | سمك ماكس قبل المتداول (مم) | أقصى عرض المتداول (مم) | إنتاج الحد من لوحة (Mpa) | قطر الأسطوانة العلوية (مم) | قوة المحرك الرئيسي |
W11X-50×3500 | 50 | 40 | 3500 | 245 | 620 | 63 |
W11X-60×2500 | 60 | 50 | 2500 | 245 | 610 | 63 |
W11X-70×3500 | 60 | 50 | 3500 | 245 | 720 | 75 |
W11X-80×2500 | 80 | 70 | 2500 | 245 | 720 | 75 |
W11X-80×3200 | 80 | 70 | 3200 | 245 | 770 | 90 |
W11X-100×3200 | 100 | 80 | 3200 | 245 | 860 | 110 |
W11X-120×3500 | 120 | 100 | 3500 | 245 | 940 | 63*2 |
W11X-150×3000 | 150 | 120 | 3000 | 245 | 1050 | 75*2 |
يمكن تخصيص المزيد من النماذج | ||||||
آلة الدرفلة الأفقية CNC تستخدم على نطاق واسع في البترول ، الصناعة الكيميائية ، الغلاية ، بناء السفن ، الطاقة المائية ، الهيكل المعدني ، وصناعة تصنيع الآلات.
سنة واحدة للجهاز كله ، أي أجزاء باستثناء المواد الاستهلاكية المكسورة فيما يتعلق بجودة الماكينة خلال عام واحد ، سوف نرسل لك الأجزاء مجانًا.
سنقوم بتوفير جميع أنظمة التحكم وتشغيل البرامج.
بالنسبة لمشكلات الماكينة ، يمكنك سؤالنا في أي وقت ، وسنساعدك في حلها عبر الإنترنت أو عبر الهاتف أو البريد الإلكتروني أو الفيديو عن بُعد لأول مرة.
مرحبًا بكم في مصنعنا لتعلم كيفية تشغيل الماكينة ، سيقوم مهندس محترف واحد معكم ، هذه الخدمة مجانًا.
