तेल टैंक ट्रक के लिए विशेष रोलिंग मशीन

​W11 श्रृंखला तेल टैंक ट्रक के लिए विशेष रोलिंग मशीनतीन सममित रोलर्स हैं। ऊपरी रोल दो निचले रोल के केंद्र में स्थित है और सीधे दोहरी हाइड्रोलिक सिलेंडरों द्वारा संचालित होता है। मुख्य गति रेड्यूसर पर आउटपुट गियर का उपयोग रोटेशन के लिए दोनों निचले रोल के गियर को पूरा करने के लिए किया जाता है ताकि रोलिंग प्लेट के लिए टॉर्क प्रदान किया जा सके।


उत्पाद वर्णन

तेल टैंक ट्रक के लिए w11y श्रृंखला विशेष रोलिंग मशीन में 3 सममित रोलर्स हैं। ऊपरी रोल दो निचले रोल के केंद्र में स्थित है और सीधे दोहरी हाइड्रोलिक सिलेंडरों द्वारा संचालित होता है। मुख्य गति रेड्यूसर पर आउटपुट गियर का उपयोग रोटेशन के लिए दोनों निचले रोल के गियर को पूरा करने के लिए किया जाता है ताकि रोलिंग प्लेट के लिए टॉर्क प्रदान किया जा सके। धातु प्लेट तीन काम करने वाले रोल के बीच स्थित है और बाद में लगातार ऊपरी रोल के दबाव में मुड़ा जाता है ताकि प्लेट पर स्थायी प्लास्टिक विरूपण उत्पन्न किया जा सके ताकि प्लेट को आवश्यक आकार में रोल किया जा सके सिलेंडर, टेपर सिलेंडर या आर्क W11y श्रृंखला रोलिंग प्रक्रिया के दौरान प्लेट के अंत को पूर्वमोड़ने में सक्षम नहीं है, लेकिन यह सिलेंडर को वेल्डिंग के बाद गोल को ठीक कर सकता है। ऊपरी रोल के ऊर्ध्वाधर चाल की निगरानी एक विस्थापन सेंसर द्वारा की जाती है और एक डिजिटल मीटर द्वारा दिखाया जाता है, इसलिए ऊपरी रोल के विस्थापन और स्थिति को सीधे देखा जा सकता है और काम करने की दक्षता और उत्पाद की गुणवत्ता में वृद्धि होती है।

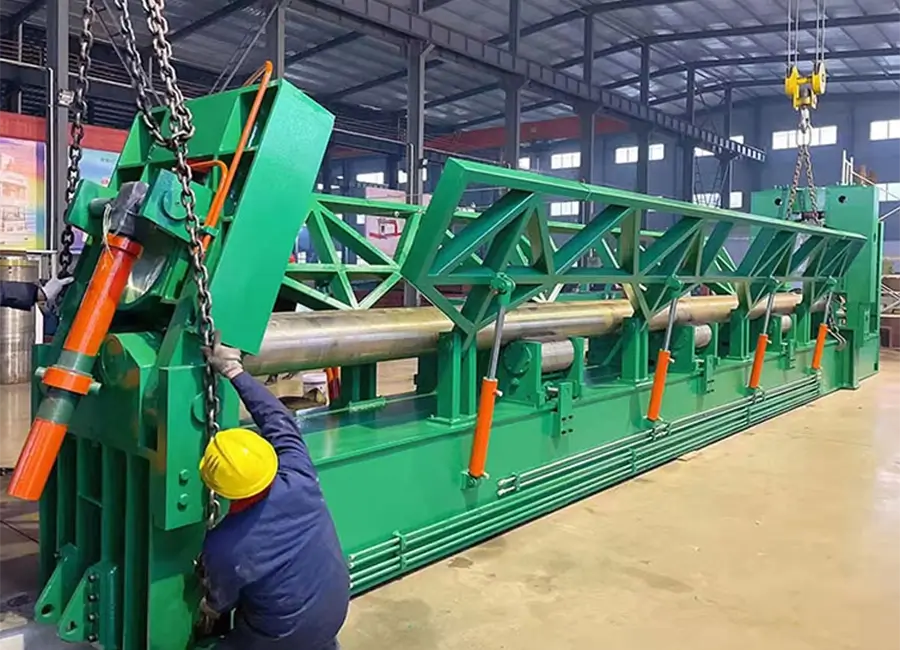

special-rolling-machine-for-oil-tank-truck-04

उत्पाद विशेषताएंः

तेल टैंक ट्रक के लिए यह विशेष रोलिंग मशीन ऊपरी रोलर उपकरण, फ्रेम, चेसिस, मुख्य ट्रांसमिशन उपकरण, ओवरटर्निंग डिवाइस, सहायक रोलर उपकरण, संतुलन उपकरण, हाइड्रोलिक सिस्टम, इलेक्ट्रॉनिक नियंत्रण प्रणाली आदि

ऊपरी रोलर उपकरण मुख्य सिलेंडर, ऊपरी रोलर असर सीट, ऊपरी रोलर, डबल पंक्ति स्व-संरेखित असर आदि से बना होता है।

दो मुख्य सिलेंडर रोलिंग शीट धातु के लिए आवश्यक दबाव प्रदान करते हैं।

डबल पंक्ति स्व-संरेखित बीयरिंग कम गति और भारी भार स्व-संरेखित रोलर बीयरिंग को अपनाते हैं।

ऊपरी रोल ड्रम के आकार का होता है, और ऊपरी रोल के विरूपण के विक्षेपण को क्षतिपूर्ति करने के लिए ऊपरी रोल 0.7 समान भार होता है।

निचले रोल उपकरण में कम रोल, लोअर रोल वियरिंग सीट, कम रोल इनपुट गियर, कम रोल स्लाइडिंग, आदि शामिल हैं।

निचले रोलर का मुख्य ड्राइव शक्ति प्रदान करता है, जिसके माध्यम से आउटपुट गियर, इनपुट गियर और ओपन ड्राइव टॉर्क निचले रोलर को प्रेषित किया जाता है।

सहायक रोलर उपकरण रोलर, कृमि व्हील और कृमि तंत्र, वेज तंत्र आदि से बना है।

मुख्य ट्रांसमिशन डिवाइस में एक मुख्य मोटर, एक त्रिकोणीय बेल्ट, एक बेलनाकार गियर रेड्यूसर, एक इलेक्ट्रो-हाइड्रोलिक पुश रॉड ब्रेक, आदि आउटपुट गियर दो निचले रोल गियर ड्राइव करता है।

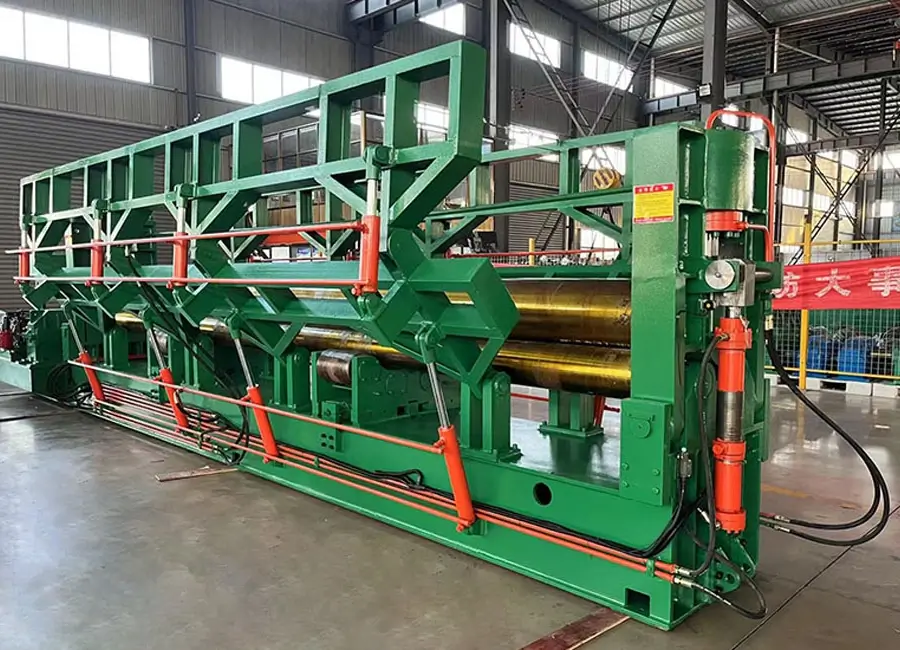

special-rolling-machine-for-oil-tank-truck-06

शीट रोलिंग के लिए रोलिंग टॉर्क प्रदान करने के लिए मुख्य ड्राइव को उलट दिया जा सकता है।

ओवरटर्निंग डिवाइस एक स्लाइडिंग तकिया, एक ओवरटर्टर्निंग सिलेंडर, आदि से बना है।

पलट सिलेंडर पिस्टन रॉड के लिए क्रोमियम प्लेटिंग उपचार।

ओवरटर्निंग डिवाइस उत्पाद को रोल की अक्षीय दिशा के साथ बाहर ले जाने के लिए सुविधाजनक है।

निश्चित, उलटा फ्रेम, चेसिस वेल्डेड स्टील प्लेट, वेल्डिंग के बाद तनाव हटाने के बाद तनाव हटाने.

संतुलन उपकरण में सिलेंडर और संतुलन ब्रैकेट होता है, जो ऊपरी रोल के संतुलन की गारंटी देता है और ऊपरी रोल के विक्षेपण को समाप्त करता है।

दो सहायक सिलेंडर शीर्ष, संतुलन सिलेंडर डाउन दबाव ऊपरी रोल को क्षैतिज अवस्था में रखें।

तकनीकी पैरामीटर

नहीं.

विनिर्देशों

इकाई

W11Y-8 *9000

1

प्रकार


ऊपरी रोल डिजिटल डिस्प्ले

2

ऊपरी रोलर जोड़ दबाव

टी

130

3

रोलिंग बोर्ड की अधिकतम चौड़ाई

मिमी

9000

4

काम करने वाले रोलर की लंबाई

मिमी

9100

5

झुकने प्लेट की अधिकतम मोटाई

मिमी

T8 * b9000 *800(245mpa)

6

ऊपरी

रोल

व्यास

मिमी

Φ500

सामग्री

42 क्रेमो

इलाज

क्वांचिंग और टेम्परिंग

कठोरता

HB260-300

7

कम

रोल

व्यास

मिमी

भाग 260

इलाज

क्वांचिंग और टेम्परिंग

कठोरता

HB260-300

8

बीच की दूरी

दो नीचे रोलर्स

मिमी

360

9

रोलिंग गति

एम/मिनट

के बारे में4

10

ऊपरी रोलर दबाव गति

मिमी/मिनट

150 m/min

11

समर्थन रोलर्स नंबर

समूह

3

12

मुख्य मोटर शक्ति

के

15

13

हाइड्रोलिक मोटर शक्ति

के

7.5

बिक्री के बाद सेवा

तेल टैंक ट्रक के लिए विशेष रोलिंग मशीन का उपयोग ट्रेलरों में किया जाता है।

पूरी मशीन के लिए एक साल, एक साल के भीतर मशीन की गुणवत्ता के बारे में टूटे हुए उपभोग्य सामग्रियों को छोड़कर, हम आपको मुफ्त में भेज देंगे।

हम सभी नियंत्रण प्रणाली और सॉफ्टवेयर संचालित मैनुअल की आपूर्ति करेंगे, इसलिए आप मशीन को आसानी से संदर्भित कर सकते हैं।

सभी मशीन समस्या, आप हमसे किसी भी समय पूछ सकते हैं, हम आपको ऑनलाइन तरीके से, या टेल, ईमेल, रिमोट वीडियो से हल करने में आपकी मदद करेंगे।

मशीन को संचालित करने के लिए हमारे कारखाने में आपका स्वागत है, एक पेशेवर इंजीनियर आपके साथ, यह सेवा मुफ्त में होगा।
