Ürün açıklaması

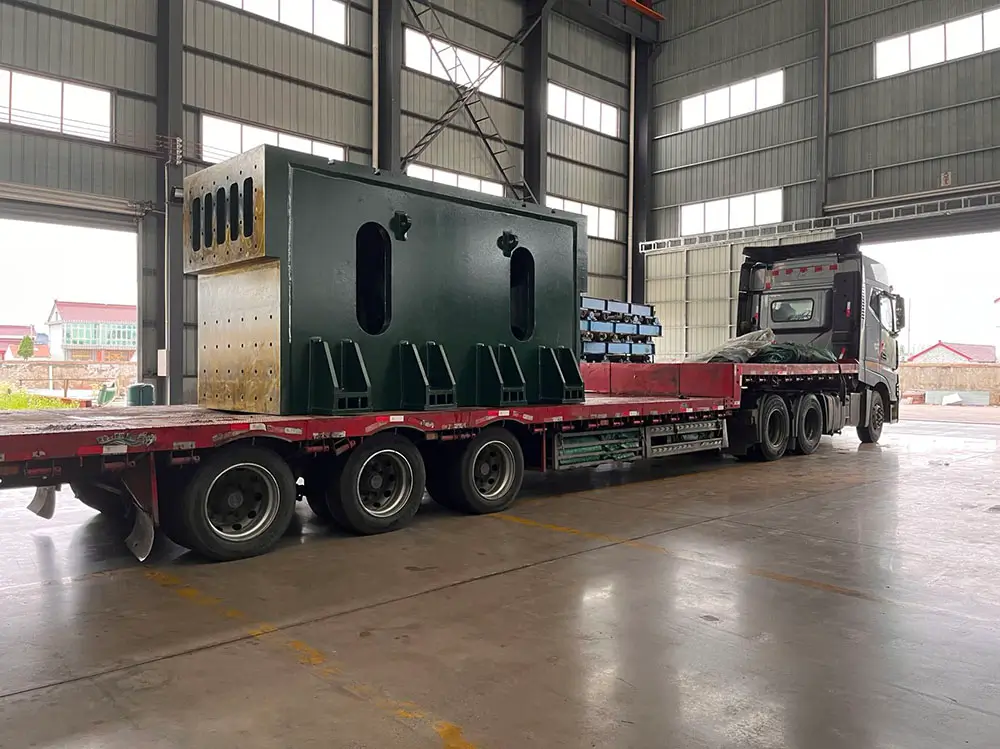

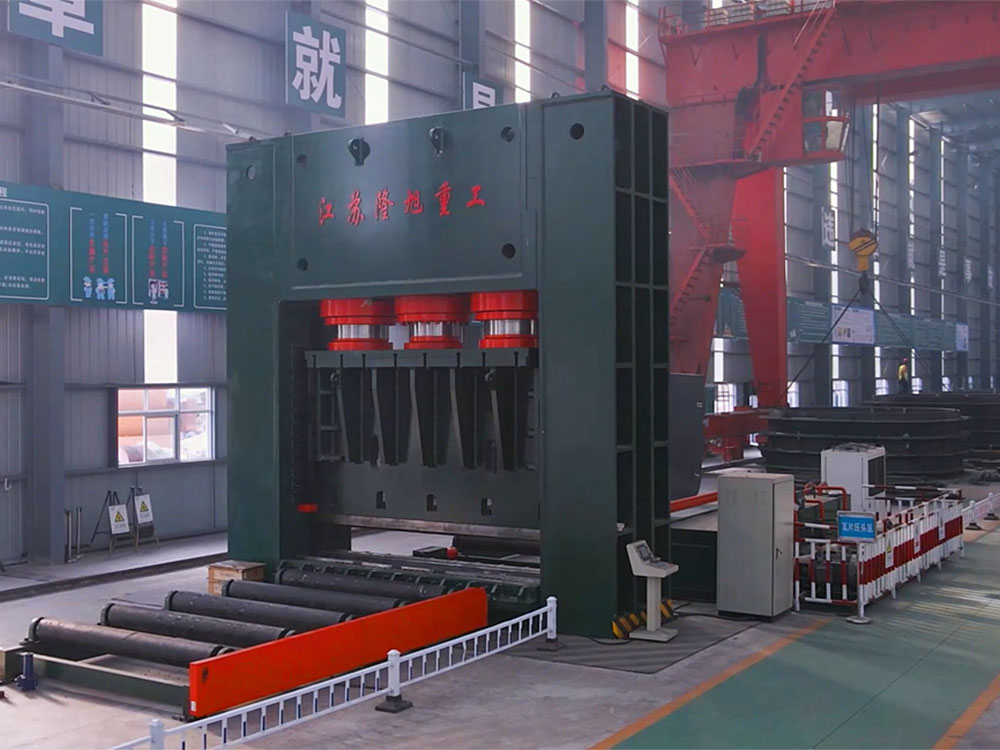

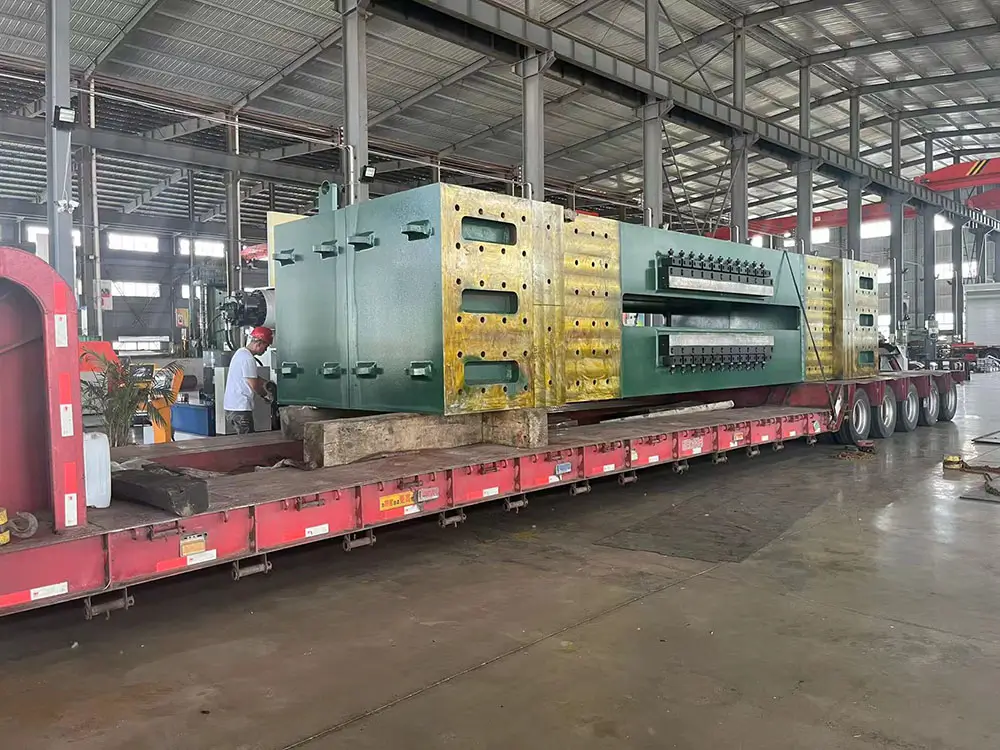

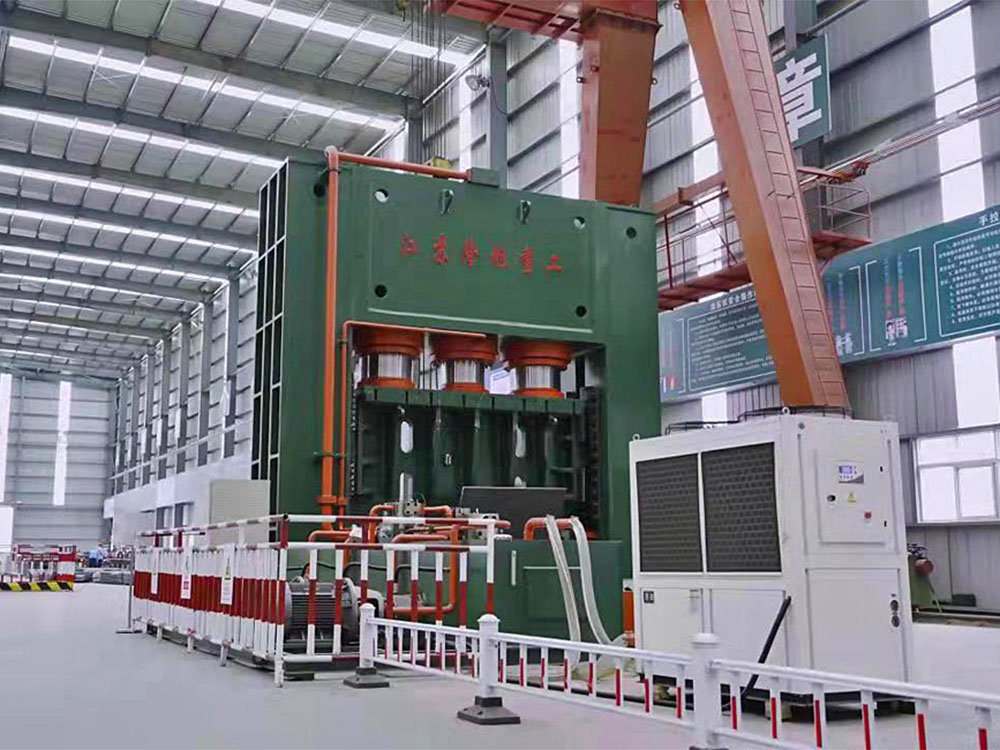

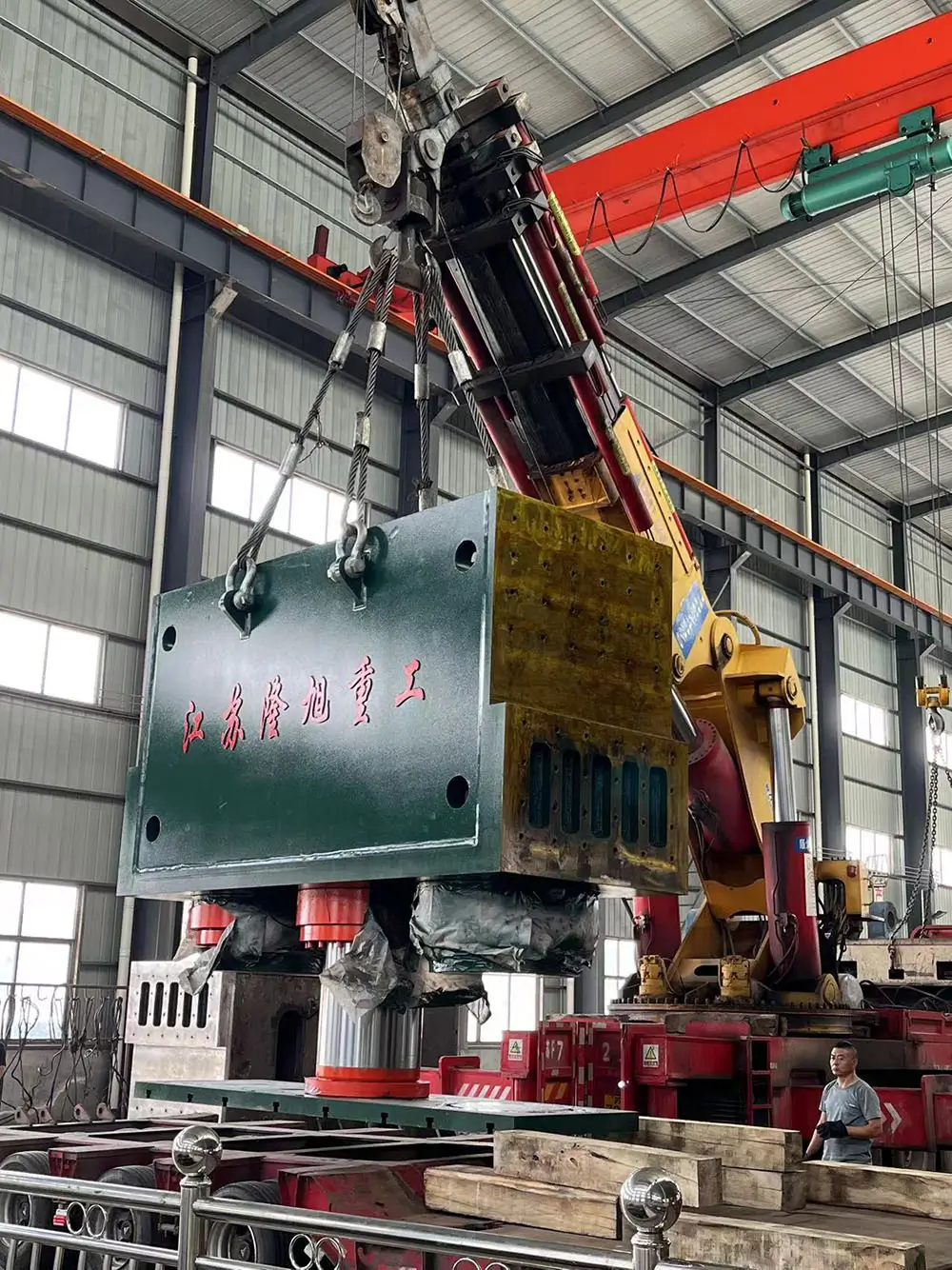

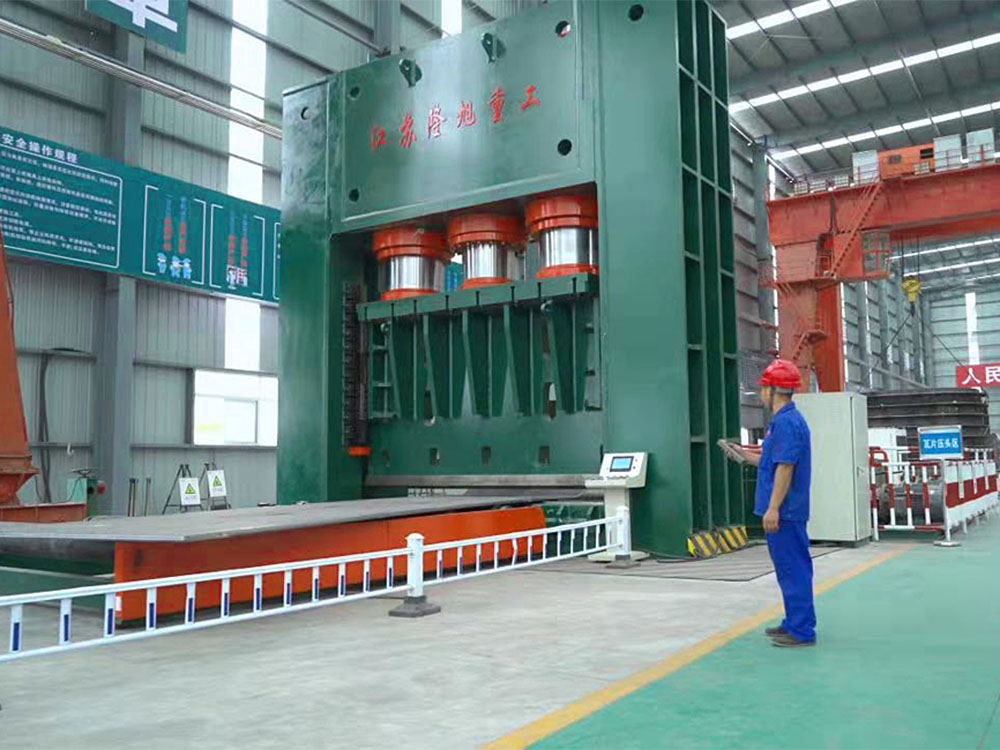

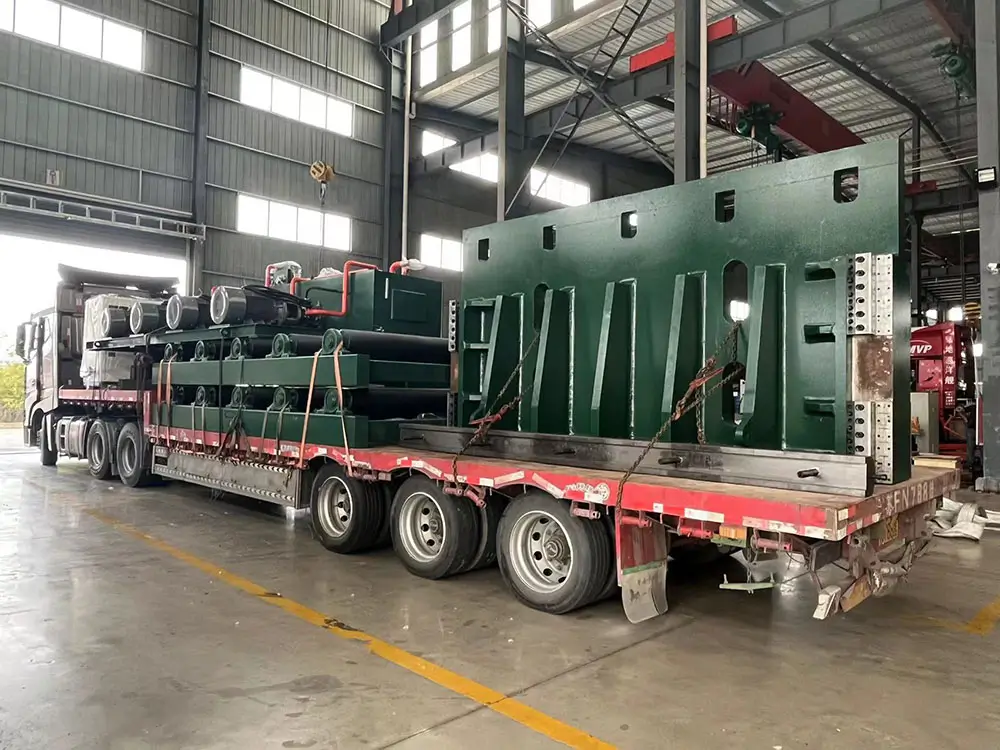

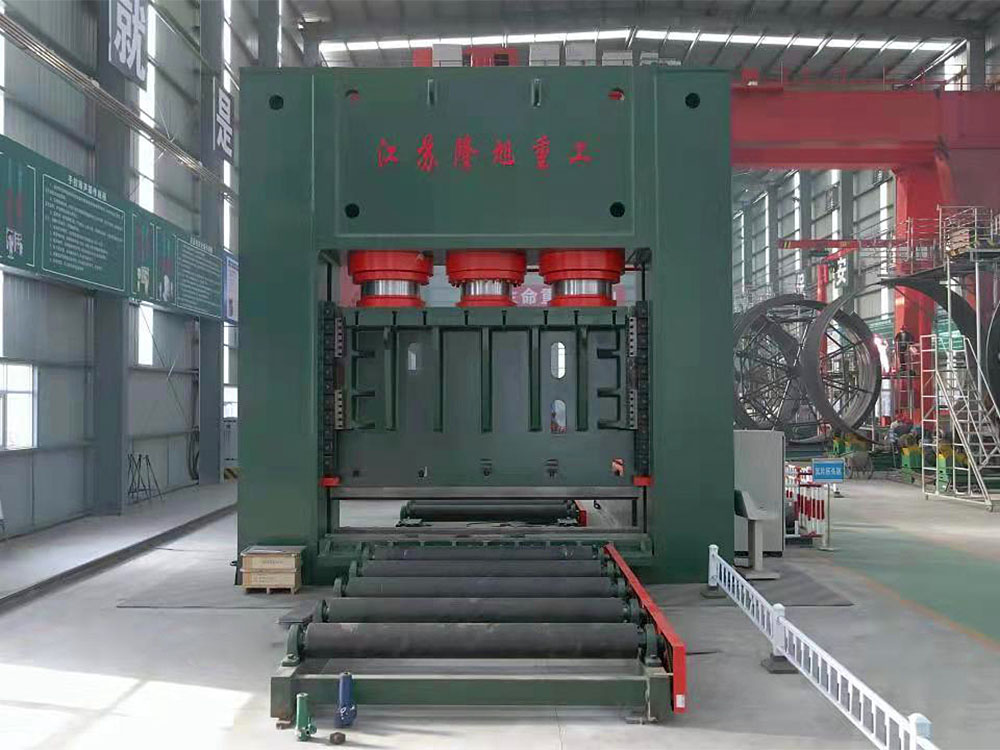

Bu makine, metal plakanın yuvarlanmasından önce plaka kafasının ön bükme işlemine uygulanabilir ve ayrıca plakaların, profillerin ve bileşenlerin bükme şekillendirme ve tesviye soğuk presleme şekillendirme işlemini tamamlayabilir.

Makine bağımsız bir güç mekanizmasına ve elektrik sistemine sahiptir ve merkezi düğme kontrolünü benimser. İşlem eylemi, ayar ve yarı otomatik çalışmayı gerçekleştirebilen plc tarafından kontrol edilir.

Makinenin çalışma basıncı ve inme aralığı, işlem ihtiyaçlarına göre ayarlanabilir.

Ürün özellikleri:

Makine, bir bütün oluşturmak için boru hatları ve elektrikli cihazlarla bağlanan bir ana bilgisayar ve bir kontrol mekanizmasından oluşur. Ana motor gövde, ana silindir, yan silindir, limit cihazı vb. içerir. kontrol mekanizması bir hidrolik pompa istasyonu (güç sistemi) ve bir elektrik kutusundan oluşur.

1. vücut

Makine gövdesi, ana çerçeve olarak iki çekme sütununa güvenerek üst kiriş, çalışma masası, sürgülü blok, çekme kolonu, alt kalıp tabanı, kılavuz ray ve kalıptan oluşur ve üst kiriş ve çalışma masası her iki uçta da cıvatalarla sabitlenir;

Ana çelik levha kaynak yapısı kaynak stresi tamamen ortadan kaldırmak için kaynak sonrası tavlanmış olacaktır; ana yapısal parçalar, genel vücut görünümünün yüksek hassasiyet ve iyi sertlik ile pürüzsüz ve güzel olmasını sağlamak için uluslararası gelişmiş ekipman tarafından ince bir şekilde işlenir;

Sürgülü blok üst kiriş ve tezgah arasına monte edilir. Makine doğruluğu kılavuz rayı ayarlayarak ayarlanır. Sürgülü blok, ana silindir ve yan silindirin piston kolu ile bağlantı flanşı ile bağlanır.

Kılavuz rayı yukarı ve aşağı hareketi yönlendirmek için kullanılır. Basın ana seyahat limiti ve hidrolik yastığın seyahat limiti doğrusal bir yer değiştirme sensörü tarafından kontrol edilir. Her pozisyonun kontrol dönüşüm noktaları doğrudan ekranda ayarlanabilir.

2. ana silindir ve yan silindir

Ana silindir bloğu, silindir ağzı omuz ve büyük kilit somunu tarafından üst çapraz kirişte sabitlenir. Pistonun alt ucu, flanşları ve cıvataları bağlayarak sürgülü blok ile bağlanır.

Piston kafasının dış çemberi, silindirde iki yağ boşluğu oluşturmak için ters yönde bir sızdırmazlık halkası ile donatılmıştır. Silindir portu ayrıca alt boşluğun sızdırmazlığını sağlamak için bir flanş ile kilitlenmiş bir sızdırmazlık halkası ile donatılmıştır. Silindir bağlantı noktası flanşı, piston çubuğunun toz önlenmesini sağlamak için bir toz halkası ile donatılmıştır.

3. konsol

Konsol belirli bir aralıkta serbestçe hareket edebilir ve kutu yüzeyi düğmeler, zaman röleleri vb. ile kaplıdır.

4. seyahat limit cihazı

Seyahat limit cihazı, makine gövdesinin sağ tarafında bulunur ve bir braket, bir yumru, bir yakınlık anahtarı vb. oluşur. sürgülü blok çalışma pozisyonu, yakınlık anahtarının konumunu ayarlayarak ayarlanabilir.

5. hidrolik pompa istasyonu (güç sistemi)

Hidrolik pompa istasyonu yağ tankı, yüksek basınç pompası, motor, kartuş valfi vb. oluşur. yağ tankı çelik levha ile kaynaklanır ve tank bir filtre ekranı ile donatılmıştır.

Ön uçtaki yağ işaretçisi yağ seviyesini gözlemlemek için kullanılır. Yakıt ikmali yüksekliği yağ işaretçisinin üst pozisyonunda olmalıdır. Yağ işaretçisinden daha düşükse, yakıt ikmali yapılmalıdır.

6. kalıp

Üst kalıp kafası, kaba işleme, hb240 ~ 280 sonra sönmüş ve temperlenmiş 45 # alaşımlı çelikten yapılmıştır.

Alt kalıp, kaba işleme, hb240 ~ 280 sonra sönmüş ve temperlenmiş 45 # alaşımlı çelikten yapılmıştır. Alt kalıp takılabilir kalıbı kullanır ve alt kalıp kafası yuvayı değiştirerek çentik boyutunu değiştirir.
