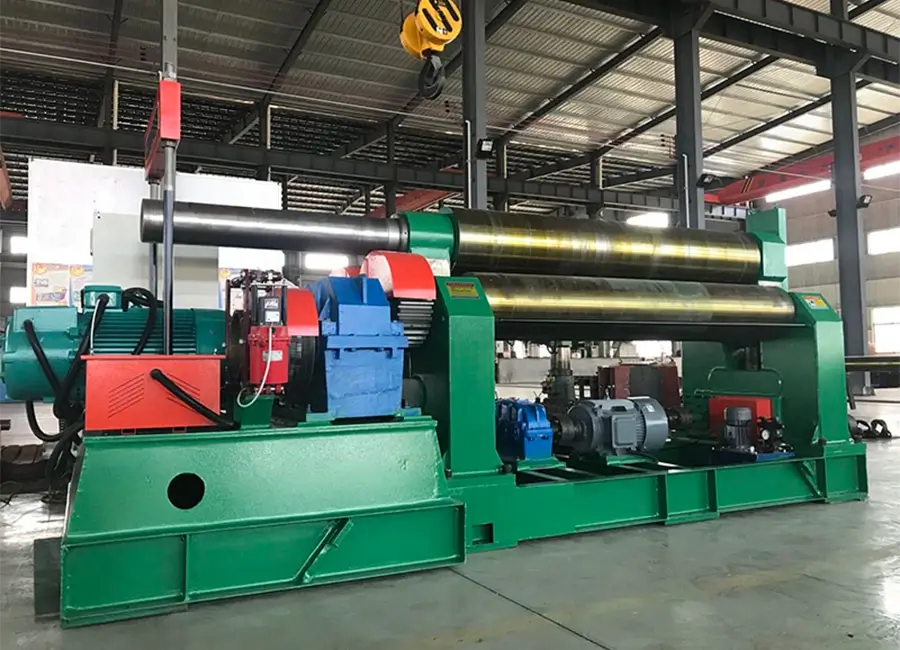

Makine, vidanın, somunun, solucanın ve kurşun vidasının sürücüsünden elde edilen iki alt silindir arasındaki merkezde dikey olarak hareket eden üst silindir ile 3 silindirli simetrik yapıyı benimser, iki alt silindir döner, Ve alt silindirlerin dişlisi ile moderatörün çıkış dişlisinin moderatör ile nişanlanması yoluyla plaka malzemelerini tork ile sağlar.
Makine, vidanın, somunun, solucanın ve kurşun vidasının sürücüsünden elde edilen iki alt silindir arasındaki merkezde dikey olarak hareket eden üst silindir ile 3 silindirli simetrik yapıyı benimser, iki alt silindir döner, Ve alt silindirlerin dişlisi ile moderatörün çıkış dişlisinin moderatör ile nişanlanması yoluyla plaka malzemelerini tork ile sağlar. Makinenin dezavantajı, plaka malzemelerinin uçlarının ön bükme için diğer ekipmanlardan yardıma ihtiyacı olmasıdır.
Ürün özellikleri:
Üst ve alt rulo: haddeleme makinesinin ana bileşeni, malzeme yüksek kaliteli karbon çeliktir.
Raf: bir sol ve sağ çerçeve var, alt kısım vida ile koltukta sabitlenir ve ortada doğru pozisyonu korumak için mili bağlayan iki raf vardır.
Şanzıman: zsy/bw/wdh standart redüktör, yastık viyadük ile aynı koltuğa monte edilir.

Dengeleme cihazı: ana redüktörün yan tarafına monte edilmiş ve kuyruk aksı ve basınç plakası arasındaki etkileşim yoluyla üst silindirin dengesini korur.
Şasi: oluklu çelik ve çelik levha kaynağı ile, çerçeve, şanzıman, motor, vb. şasiye konur ve böylece bir araya getirilir.
Elektrik parçası: elektrik işlem kutusu ve motor ile birleştirilmiştir.
W11 serisi mekanik simetrik plaka haddeleme makinesi | ||||||
Model | Maksimum haddeleme kalınlığı (mm) | Maksimum haddeleme genişliği (mm) | Plaka çıkış sınırı (mpa) | Üst silindir çapı (mm) | Sarmal plaka min tam yükleme çapı (mm) | Ana motor gücü |
W11-6×1500 | 6 | 1500 | 245 | 160 | 400 | 4 |
W11-6×2000 | 6 | 2000 | 245 | 170 | 450 | 5.5 |
W11-6×2500 | 6 | 2500 | 245 | 180 | 450 | 5.5 |
W11-8×1500 | 8 | 1500 | 245 | 170 | 450 | 5.5 |
W11-8×2000 | 8 | 2000 | 245 | 180 | 450 | 5.5 |
W11-12×2000 | 12 | 2000 | 245 | 240 | 600 | 7.5 |
W11-12×2500 | 12 | 2500 | 245 | 260 | 650 | 7.5 |
W11-16×2000 | 16 | 2000 | 245 | 260 | 650 | 7.5 |
W11-16×2500 | 16 | 2500 | 245 | 280 | 700 | 11 |
W11-20×2000 | 20 | 2000 | 245 | 280 | 700 | 11 |
W11-20×2500 | 20 | 2500 | 245 | 340 | 850 | 15 |
W11-25×2000 | 25 | 2000 | 245 | 340 | 850 | 15 |
W11-25×2500 | 25 | 2500 | 245 | 370 | 950 | 22 |
W11-30×2500 | 30 | 2500 | 245 | 400 | 1000 | 30 |

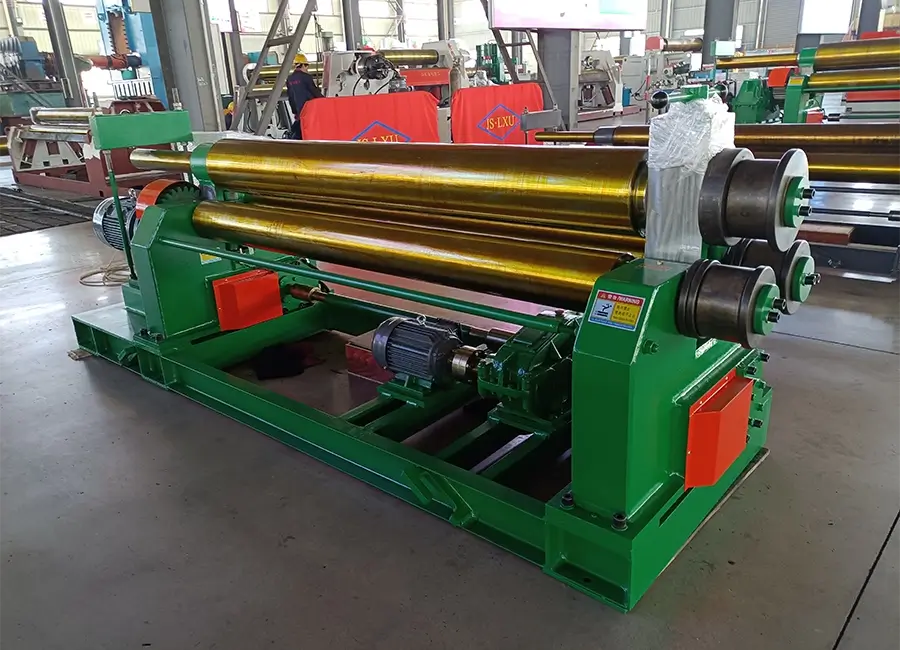

W11 serisi mekanik simetrik plaka haddeleme makinesi, kompakt yapısı ve rahat çalışması ile çin'de küçük ve orta ölçekli haddeleme plaka ekipmanlarında yaygın olarak kullanılmaktadır.
Tüm makine için bir yıl, bir yıl içinde makine kalitesi ile ilgili kırık sarf malzemeleri hariç herhangi bir parça, size ücretsiz parçaları göndereceğiz.
Tüm kontrol sistemlerini ve yazılım kullanım kılavuzunu tedarik edeceğiz, böylece makineyi kolayca çalıştırabilirsiniz.
Makine sorunları için, bize her zaman sorabilirsiniz, biz online şekilde onları çözmek yardımcı olacaktır, veya tel, e-posta, uzaktan video için ilk kez.
Makineyi nasıl çalıştıracağınızı öğrenmek için fabrikamıza hoş geldiniz, bir profesyonel mühendis sizinle birlikte olacak, bu hizmet ücretsiz.
