Empat mesin rol pelat
Mesin Bending OK pelat empat rol hidrolik CNC sepenuhnya otomatis
Pembengkokan presisi untuk aplikasi industri pekerjaan berat
Fitur produk:

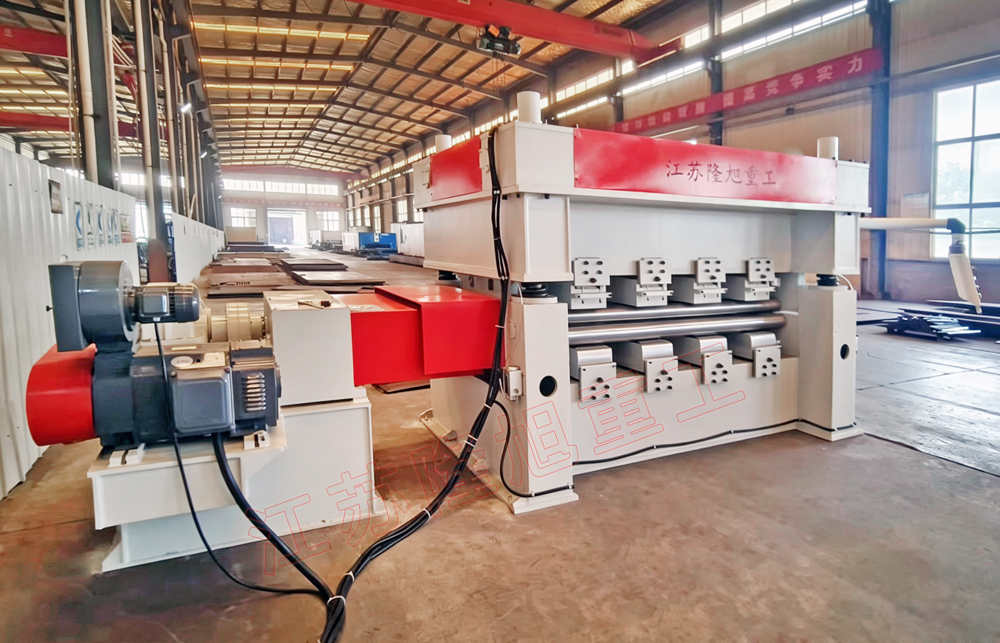

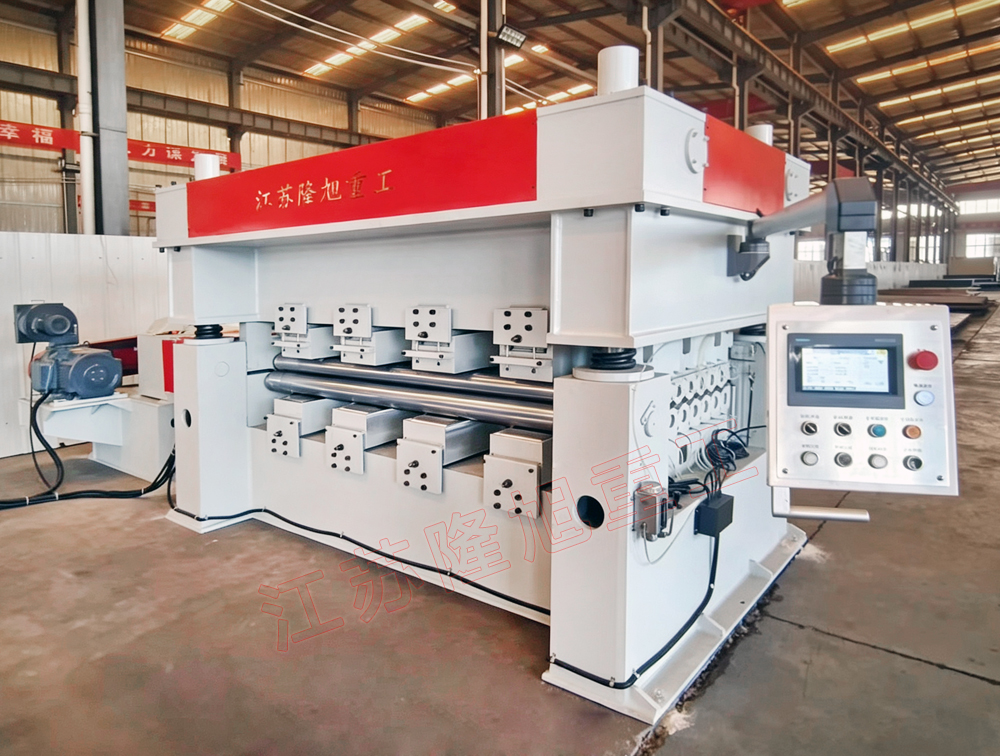

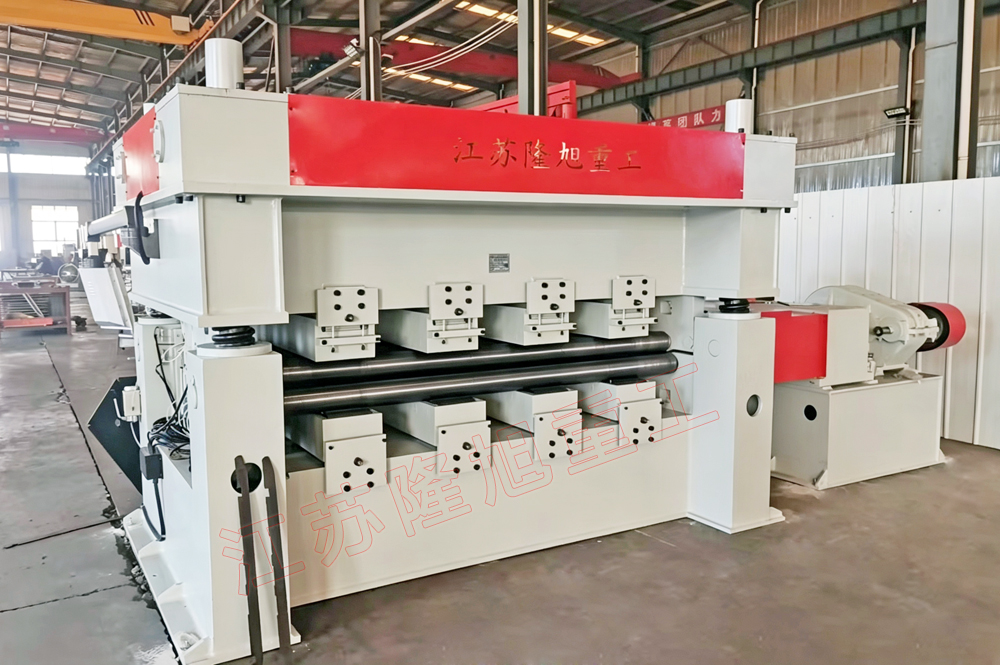

Mesin ini adalah perata pelat gulung standar seri W43 dengan penyangga. Ini terdiri dari power part, bagian mesin utama, dan komponen kontrol elektronik
1. Bagian daya
Bagian daya terdiri dari leveling dasar daya, peredam, rem YWZ, kopling, kotak distribusi daya, kopling, poros transmisi universal, dll.
Motor utama dilengkapi dengan motor pengatur kecepatan DC daya tinggi dan sistem kontrol analog, yang dapat menyesuaikan kecepatan pada beberapa tingkat.
Arus pemula kurang dari nilai saat ini, torsi pemula lebih besar dari torsi berperingkat, terutama cocok untuk menyalakan beban tinggi terus-menerus, bertanggung jawab untuk menyediakan daya pelevelan ke mesin utama.
2. Bagian Host
Bagian mesin utama mengadopsi struktur perakitan gulungan lipat empat, yang terdiri dari rangka las, rangka integral, 15 poros rol meratakan (atas 7 Bawah 8), poros rol atas dan bawah, balok, idler, penyangga, roda cacing dan perangkat pengangkat rol atas dan penekan, dll.
Gulungan pelevelan terbuat dari Gr15 dan gulungan pendukung terbuat dari 42CrMo. Perawatan tempering seluruh bingkai, rol kerja leveling, teknologi pemrosesan idler mendukung: tempering Putaran kasar semi-finishing mengubah frekuensi menengah pelurus pelurusan mengasah kromium keras penggilingan plating.
Untuk memastikan bahwa tidak ada gerakan radial dan aksial dari rol kerja, ujung rol terhubung dengan kursi gulung dengan bantalan Penyelaras tugas berat baris ganda, mur ujung dikencangkan, pompa minyak tekanan tangan terpusat dilumasi, dan ketahanan yang berjalan kecil.
Kedua sisi kursi poros rol atas adalah struktur jalur busur, yang dapat menyesuaikan celah antara inlet dan outlet dari gulungan meratakan atas dan rendah.

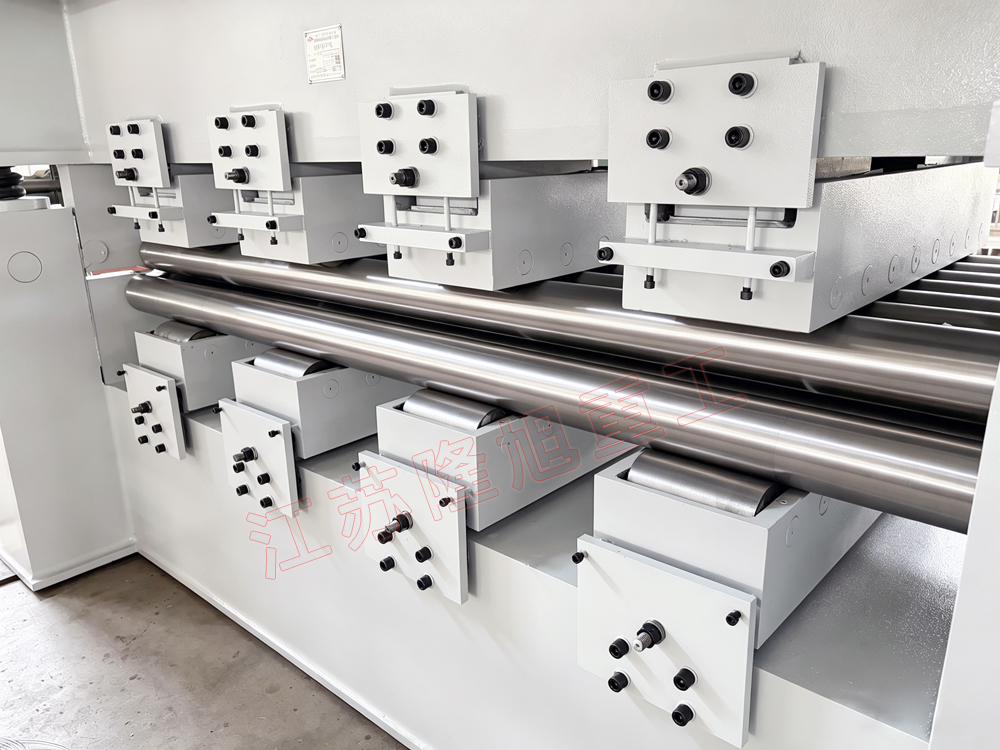

Baris atas dan bawah rol kerja leveling disediakan dengan dua set braket dukungan dan rol pendukung, siapa arah tingginya disesuaikan oleh wedge miring untuk kompensasi deflektor yang disebabkan oleh kekuatan rol kerja leveling, untuk meningkatkan kekuatan dan kaku gulungan kerja leveling (Biasanya tidak perlu untuk disesuaikan setelah debugging mesin selesai).
Daya motor DC melalui kopling, peredam, kotak distribusi daya, poros drive sambungan universal, dan barisan atas dan bawah rol kerja yang terhubung, mengemudi rol kerja atas dan rendah untuk secara aktif berjalan, tingkat tinggi dan kehalusan lembaran logam.
3. Bagian kontrol elektronik
Unit ini dikendalikan secara terpusat oleh meja operasi listrik. Komponen kontrol elektronik termasuk meja pengoperasian, kabinet kontrol DC, dan komponen-komponen pendukung.
Ia dapat mengontrol operasi paralel dan terbalik dari motor utama, menyesuaikan kecepatan perataan, mengatur celah antara rol atas dan bawah secara keseluruhan, dan sesuaikan celah antara impor dan ekspor secara terpisah.
1. Ketebalan perataan: 2-8mm
2. Lebar perataan: 2300mm
3. Jumlah rol meratakan: 15
4. Diameter rol perata: 120 mm
5. Kecepatan meratakan: 0-10m/menit
6. Kehalusan perataan: +1mm/(ketebalan pelat 2-8)
7. Material yang Berlaku: Q235
8. Daya motor utama: 45KW
9. Kekerasan gulungan kerja: 55-60HRC, kedalaman penempatan 5-8.
10. Kekerasan pendinginan gulungan dukungan: 50-55HRC, kedalaman penempatan 4-6mm,
Lebih banyak model dapat disesuaikan
Satu tahun untuk seluruh mesin, setiap bagian kecuali konsumsi rusak mengenai kualitas mesin dalam satu tahun, kami akan mengirimkan suku cadang secara gratis.
Kami akan menyediakan semua manual operasi sistem kontrol dan perangkat lunak, sehingga Anda dapat mengoperasikan mesin dengan mudah merujuknya.
Masalah mesin, Anda dapat bertanya kepada kami kapan saja, dan kami akan membantu Anda menyelesaikannya dengan cara online, tel, email, atau video jarak jauh untuk pertama kalinya.
Selamat datang di pabrik kami untuk belajar cara mengoperasikan mesin tersebut, satu teknisi profesional akan bersama dengan Anda, layanan ini secara gratis.
