Description du produit

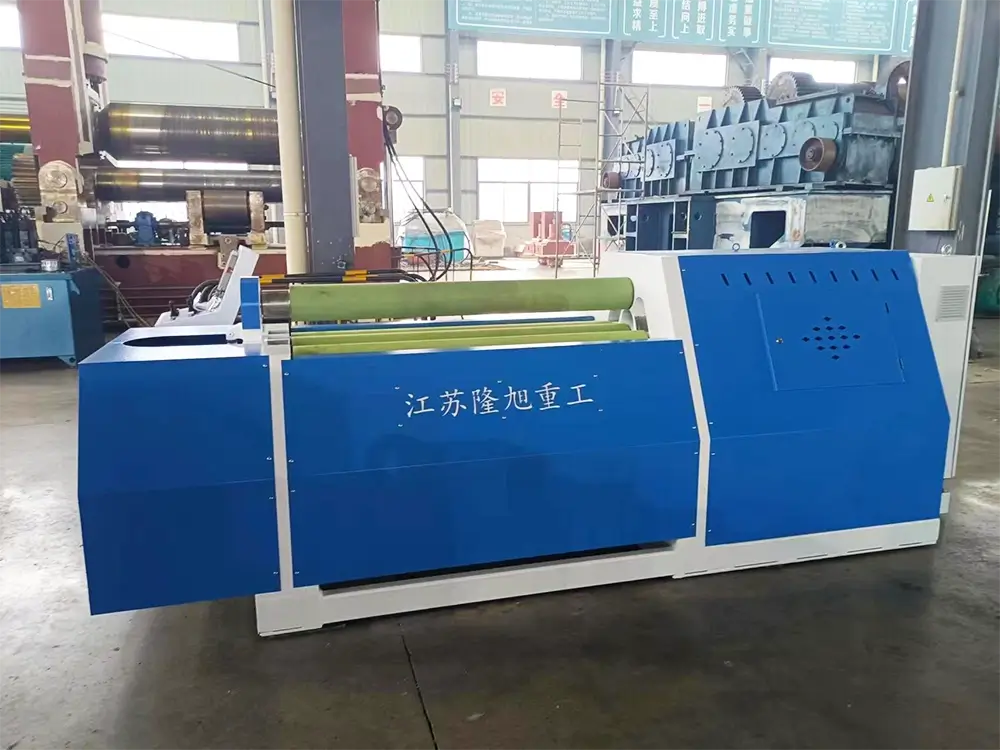

La machine à rouler les plaques entièrement servo CNC à quatre rouleaux est un type entièrement servo automatique, qui est utilisé pour rouler la pièce en divers arcs circulaires à température ambiante;

Le rouleau supérieur est fixe; Le rouleau inférieur et les rouleaux des deux côtés peuvent monter et descendre;

Le rouleau supérieur est le rouleau d'entraînement principal, qui fournit le couple pour le roulement de feuille par sa rotation;

Le rouleau inférieur et les deux rouleaux latéraux sont des rouleaux passifs;

Le pré-pliage est réalisé en serrant les plaques avec des rouleaux supérieurs et inférieurs, et en déformant les plaques avec le levage des rouleaux latéraux;

Pendant l'arrondi, le rouleau de travail est entraîné pour tourner par le servomoteur et le réducteur planétaire;

Le système de contrôle de programme informatique est adopté.

Caractéristiques du produit:

La machine à rouler les tôles à quatre rouleaux CNC à servo complet est une machine à cintrer les tôles à quatre rouleaux. Le rouleau supérieur est un rouleau d'entraînement, et le rouleau inférieur et le rouleau latéral sont des rouleaux entraînés. La position du rouleau supérieur est fixe. Le rouleau inférieur et le rouleau latéral peuvent monter et descendre.

Les rouleaux supérieurs et inférieurs sont conduits par le réducteur planétaire de moteur servo. La rotation du rouleau latéral est entraînée par le frottement entre la plaque d'acier et chaque rouleau. Le rouleau inférieur et le rouleau latéral sont entraînés par la vis sans fin de précision entraînée par le réducteur de moteur servo parallèle aux deux extrémités pour monter et descendre.

Le support de renversement à l'extrémité de déchargement du rouleau supérieur est renversé La réinitialisation est effectuée par une tige de poussée électrohydraulique. Chaque corps de roulement à rouleaux et vis-mère de précision sont installés dans le cadre aux extrémités gauche et droite.

Comparée à la machine à cintrer les plaques symétriques à trois rouleaux, la machine à cintrer les plaques à quatre rouleaux peut pré-plier directement l'extrémité de la plaque sans l'aide d'autres moules d'équipement, et les bords droits restants sont plus petits.

Par rapport à la machine à cintrer les plaques à trois rouleaux asymétriques, elle peut rouler la plaque dans une pièce sans tourner la plaque. Cela améliore non seulement l'efficacité, et assure la qualité de la pièce, mais a également un processus simple et un fonctionnement pratique.

La machine à cintrer de plat de quatre-petit pain se compose de rouleau de travail (un rouleau supérieur, un petit pain inférieur, et deux petits pains latéraux), cadre (un haut cadre, un bas cadre, et un appui de renversement), une base, deux ensembles d'entraînements de réducteur de moteur servo, six réducteurs de levage de vitesse de ver de précision (Quatre rouleaux latéraux et deux rouleaux inférieurs), dispositif de déchargement et un ensemble de système de contrôle électrique CNC.

Configuration principale:
