Rouleuse universelle de plat de rouleau supérieur

Rouleuse universelle de plat de petit et moyen rouleau supérieur

Le laminoir à plaques universel moyen et petit rouleau supérieur appartient à la machine d'enroulement hydraulique à trois rouleaux. Il est utilisé pour enrouler de l'acier à faible teneur en carbone et de l'acier faiblement allié dans des formes cylindriques à température ambiante.

Le rouleau supérieur peut être soulevé verticalement et déplacé horizontalement.

Le pré-pliage est réalisé en ajustant le rouleau supérieur pour rendre le rouleau supérieur asymétrique par rapport au rouleau inférieur.

Au fur et à mesure que votre entreprise se développe, nous fournissons des solutions évolutives qui grandissent avec vous. Que vous ajoutiez de nouveaux produits, que vous entriez sur les marchés mondiaux ou que vous amélioriez vos capacités techniques, nos services sur mesure sont conçus pour soutenir votre croissance durable et prête pour l'avenir.

De la rationalisation des flux de travail à l'amélioration de l'efficacité globale, nous offrons un soutien pratique pour optimiser vos opérations quotidiennes. En mettant en œuvre des pratiques exemplaires éprouvées, nous contribuons à réduire les coûts, à accroître la productivité et à assurer une performance fluide à chaque étape de votre entreprise.

Nous collaborons étroitement avec vous pour élaborer des stratégies qui correspondent à vos objectifs d'affaires. Notre équipe fournit des conseils approfondis pour vous aider à comprendre les tendances du marché, à découvrir des opportunités de croissance et à transformer les informations en plans clairs et exploitables pour un succès à long terme.

OBTENEZ UN DEVIS ÉTUDES DE CAS

Description du produit

Le rouleau supérieur peut être soulevé verticalement et déplacé horizontalement.

Le pré-pliage est réalisé en ajustant le rouleau supérieur pour rendre le rouleau supérieur asymétrique par rapport au rouleau inférieur.

Lors du laminage, deux rouleaux inférieurs sont entraînés par le moteur et le réducteur.

Parce que l'élévation du rouleau inférieur reste inchangée, il est pratique pour l'alimentation et le fonctionnement.

Il a adopté le contrôle d'affichage programmable de PLC.

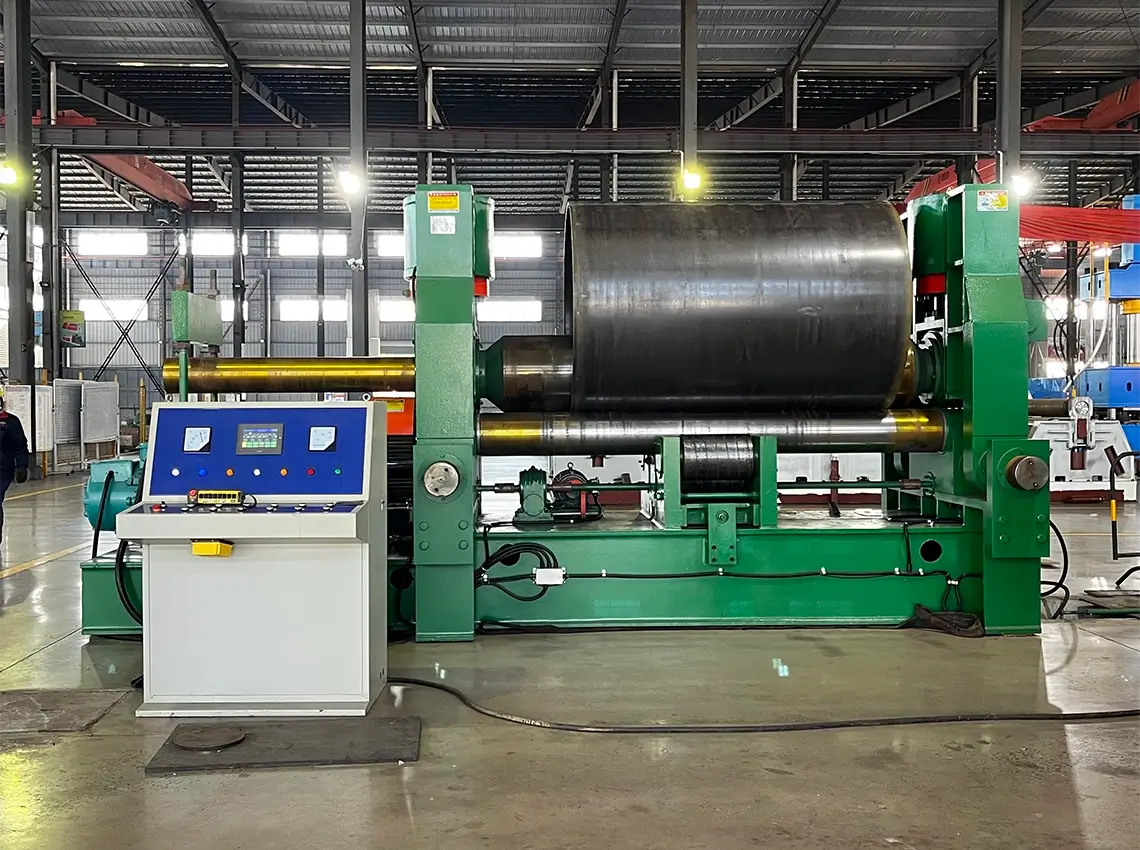

medium-and-small-upper-roll-universal-plate-rolling-machine-large-diameter-rolling

Caractéristiques du produit:

Les laminoirs universels de plat de petit et moyen rouleau supérieur devraient se composer d'une structure principale, système hydraulique,

Système de contrôle de l'électricité et dispositif de cône.

3-1. La structure principale:

La structure principale se compose de rouleau supérieur, de rouleaux vers le bas et de dispositif de rouleaux de support de mouvement de niveau, de dispositif d'accord, de dispositif d'équilibre, de dispositif de lubrification, de cadre de travail gauche et droit, et de plaque inférieure.

Le rouleau supérieur:

Le dispositif supérieur de petits pains se compose de cylindre principal, piédestal supérieur d'incidence, rouleaux supérieurs, et double incidence auto-dressante. Deux cylindres fournissent la pression pour la flexion du rouleau supérieur, la pression de travail du cylindre principal est de 20 MPA, la pression maximale du rouleau supérieur se multiplie 0,8 fois pour compenser le pré-pliage.

Rouleau supérieur à deux extrémités avec double palier auto-alignement pour réduire la friction et la puissance du moteur. Le matériau du rouleau supérieur est 42CrMo, le traitement thermique est HB220-280.

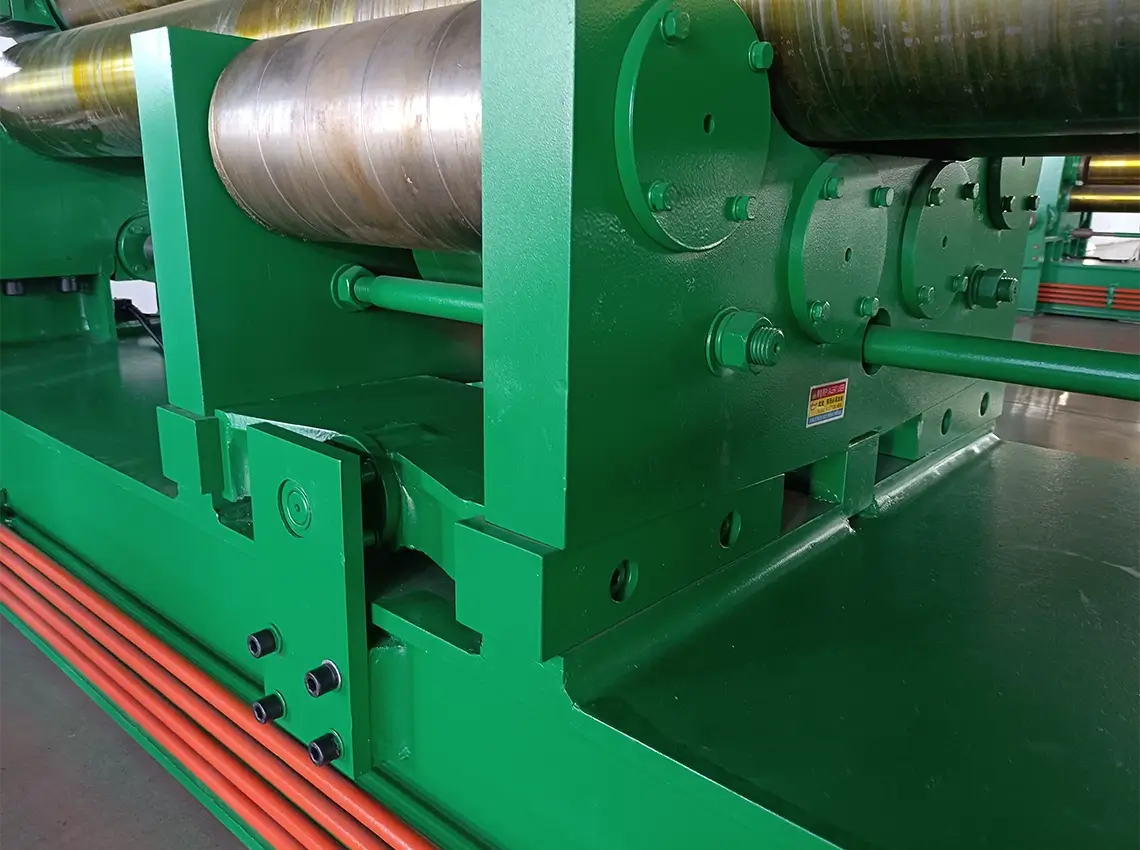

medium-and-small-upper-roll-universal-plate-rolling-machine-wokshop-02

Down-roll et dispositif de mouvement de niveau:

Le matériau du rouleau vers le bas est 45 #, le traitement thermique est HB220-280 .. il est composé d'un vers le bas de rouleau, vers le bas roulement piédestal, vers le bas rouleau pignon d'entrée, vers le bas rouleau, et le roulement de glissement.

Vers le bas roulement adopté SF-2 roulement de glissement d'huile:

Le moteur de mouvement de niveau fournit la puissance, par la commande de courroie à la roue de ver de CWU et au réducteur de vitesse de poteau. Le mouvement de niveau supérieur de petit pain est conduit par une roue et un poteau de ver pour finir se plier sous la forme de dissymétrie.

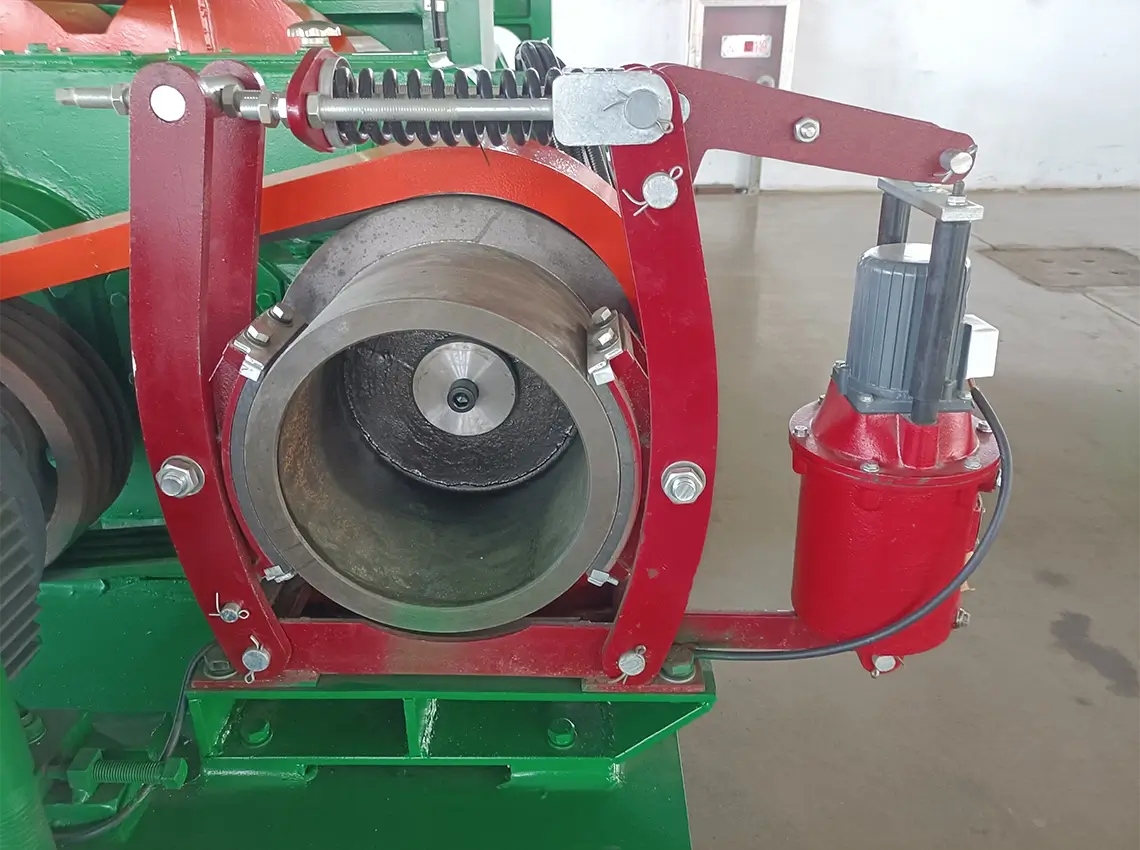

medium-and-small-upper-roll-universal-plate-rolling-machine-brake

Dispositif de soutien:

Composé d'un dispositif incliné de bloc, dispositif de soutien, rouleaux de soutien soutenant le piédestal, et dispositif de levage de soutien, rouleaux de soutien peut s'ajuster en haut et en bas.

L'ajustement dépend de la spécification de la plaque. Le matériau de support est 45 #, le traitement thermique est HB220-250, et il est composé d'une hélice pointue pour protéger la surface.

Dispositif d'entraînement principal

Il est composé d'un moteur, réducteur de vitesse à engrenages durs et engrenage de sortie, le moteur principal peut accorder dans deux directions et fournir un pas de flexion du brin.

Dispositif de renverser

Composé d'un vérin, roulement, tuning cylindre

Dispositif d'équilibre

Composé d'une balance compacte, vis

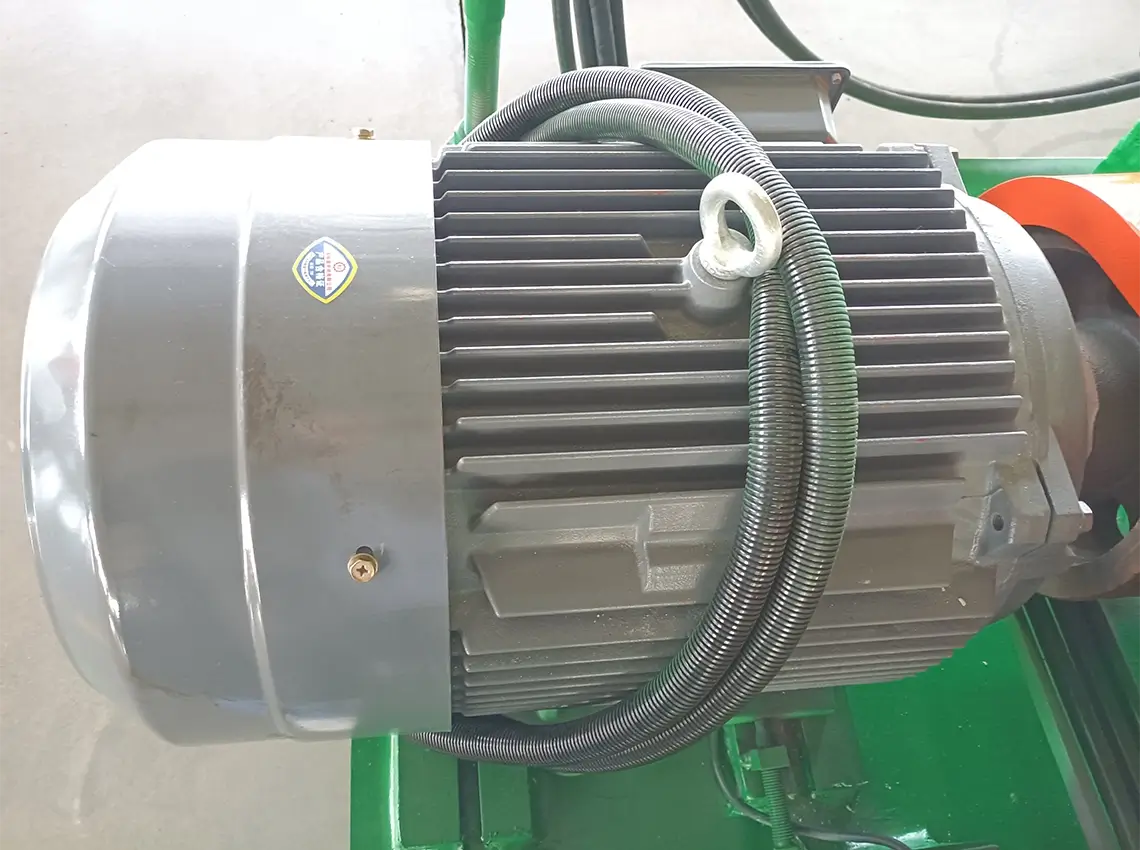

medium-and-small-upper-roll-universal-plate-rolling-machine-motor

3-2. Lubrifier le dispositif:

Composé de lubrifiez le tuyau et lubrifiez l'attachement de tuyau, adopté GB7323-1994 la graisse du lithium NO 2.

3-3. Système hydraulique

Composé d'un moteur de série de Y, pompe à engrenages, valves, réservoir d'huile, tuyau, et ainsi de suite.

La pression maximum est 20 MPA, pression d'essai est 24 MPA, pression est ajustée par

La valve de débordement, pression d'utilisation de système est MPA 0-19, et la pression normale est les valves 15Mpa. the adoptées de Taïwan.

3-4. Système d'électricité

Composé d'une boîte électrique, une table d'opération, bouton manuel. La puissance est 380V50HZ a adopté le code de système de contrôle de PLC avec la longévité fonctionnent facilement. L'ensemble du processus de pliage peut être lu à partir de l'indicateur défini sur le boîtier de commande.

3-5. Système d'affichage numérique

Cette machine adopte deux ensembles de l'instrument numérique et capteurs de déplacement pour former un affichage numérique et un système de contrôle fiables.

medium-and-small-upper-roll-universal-plate-rolling-machine-support-roller

Paramètres techniques

Rouleuse de plaques universelle à rouleau supérieur moyen et petit
Modèle	Max épaisseur de roulement (mm)	MaxPré-laminageÉpaisseur (mm)	Max largeur de roulement (mm)	Limite de rendement de la plaque (MPA)	Diamètre du rouleau supérieur (mm)	Puissance du moteur principal
W11S-10 × 2500	10	8	2500	245	250	4
W11S-12 × 2000	12	10	2000	245	250	5.5
W11S-12 × 2500	12	10	2500	245	270	7.5
W11S-16 × 2000	16	12	2000	245	270	7.5
W11S-16 × 2500	16	12	2500	245	300	15
W11S-16 × 3000	16	12	3000	245	340	15
W11S-20 × 2000	20	16	2000	245	300	15
W11S-20 × 2500	20	16	2500	245	340	15
W11S-25 × 2000	25	20	2000	245	340	15
W11S-25 × 2500	25	20	2500	245	380	22
W11S-25 ×3000	25	20	3000	245	410	30
W11S-30 × 2000	30	25	2000	245	380	22
W11S-30 × 2500	30	25	2500	245	410	30
W11S-30 × 3000	30	25	3000	245	450	30
W11S-40 × 2500	40	32	2500	245	500	45
W11S-40 × 3000	40	32	3000	245	560	55
W11S-50 × 2500	50	40	2500	245	560	55
Plus de modèles peuvent être personnalisés

Service après-vente

Les laminoirs universels à rouleaux supérieurs moyens et petits sont largement utilisés dans le pétrole, l'industrie chimique, la chaudière, la construction navale, l'hydroélectricité, la structure métallique et l'industrie de la fabrication de machines.

Un an pour la machine entière, toutes les pièces excepté les consommables cassés concernant la qualité de machine d'ici un an, nous t'enverrons les pièces pour libre.

Nous fournirons tous les systèmes de contrôle et manuel d'utilisation de logiciel, ainsi vous pouvez actionner la machine facilement se rapporter à elle.

Pour des problèmes de machine, vous pouvez nous demander n'importe quand, nous vous aiderons à les résoudre par la manière en ligne, ou le tél, l'email, ou la vidéo à distance la première fois.

Bienvenue dans notre usine pour apprendre à faire fonctionner la machine, un ingénieur professionnel sera avec vous, ce service gratuitement.
