Máquina especial de laminación para camión tanque de aceite
Serie de W11Y Máquina de laminación especial para camión tanque de aceiteTiene 3 rodillos simétricos. El rodillo superior está situado en el centro de dos rollos más bajos y es conducido directamente por los cilindros hidráulicos duales para moverse verticalmente. El engranaje de salida en el reductor de velocidad principal se utiliza para engranar los engranajes de ambos rollos inferiores para la rotación para proporcionar el esfuerzo de torsión para la placa rodante.
A medida que su negocio se expande, ofrecemos soluciones escalables que crecen con usted. Ya sea que esté agregando nuevos productos, ingresando a mercados globales o actualizando sus capacidades técnicas, nuestros servicios personalizados están diseñados para respaldar su crecimiento sostenible y listo para el futuro.
Desde la optimización de los flujos de trabajo hasta la mejora de la eficiencia general, ofrecemos soporte práctico para optimizar sus operaciones diarias. Mediante la implementación de mejores prácticas probadas, ayudamos a reducir los costos, aumentar la productividad y garantizar un rendimiento sin problemas en cada etapa de su negocio.
Colaboramos estrechamente con usted para desarrollar estrategias que se alineen con sus objetivos comerciales. Nuestro equipo ofrece consultas en profundidad para ayudarlo a comprender las tendencias del mercado, descubrir oportunidades de crecimiento y convertir las ideas en planes claros y útiles para el éxito a largo plazo.
Descripción del producto

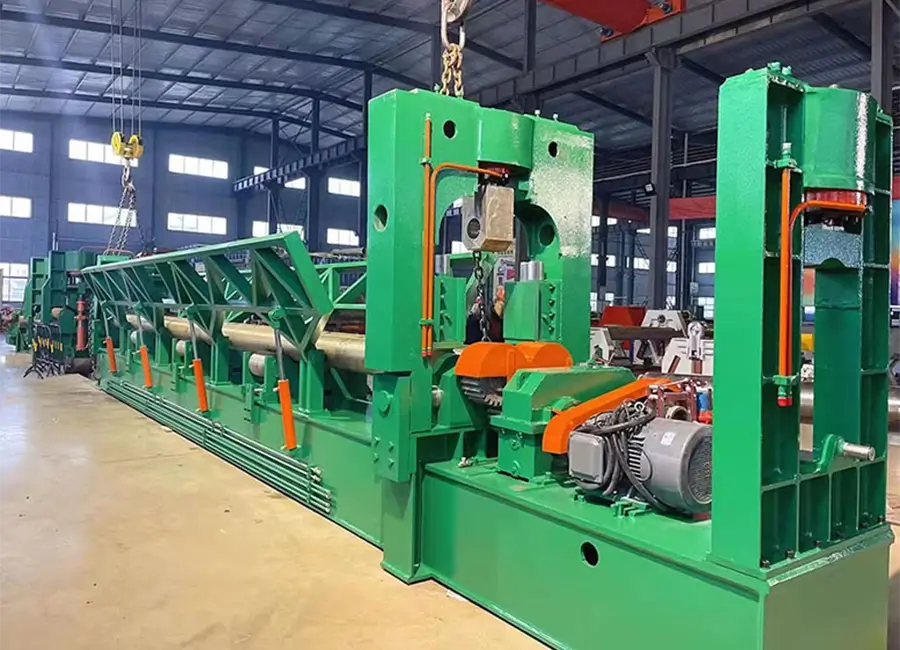

La máquina de laminación especial de la serie W11Y para el camión del tanque de aceite tiene 3 rodillos simétricos. El rodillo superior está situado en el centro de dos rollos más bajos y es conducido directamente por los cilindros hidráulicos duales para moverse verticalmente. El engranaje de salida en el reductor de velocidad principal se utiliza para engranar los engranajes de ambos rollos inferiores para la rotación para proporcionar el esfuerzo de torsión para la placa rodante. La placa de metal está situada entre tres rodillos de trabajo y doblada posteriormente continuamente bajo presión del rodillo superior y la rotación de rodillos más bajos para generar la deformación plástica permanente en la placa para rodar la placa a la forma requerida tal como cilindro, cilindro de la forma cónica o arco. La serie de W11Y no puede prebend el extremo de la placa durante el proceso rodante, pero puede corregir la redondez después de soldar con autógena el cilindro. El movimiento vertical del rodillo superior es supervisado por un sensor de la dislocación y mostrado por un metro digital, así que la dislocación y la posición del rodillo superior se pueden observar directamente y la eficacia de trabajo y la calidad del producto por lo tanto se aumentan.
Características del producto:
Esta máquina especial de laminación para camión cisterna de aceite se compone de dispositivo de rodillo superior, dispositivo de rodillo inferior, marco, chasis, dispositivo de transmisión principal, dispositivo de vuelco, dispositivo de rodillo de soporte, dispositivo de equilibrio, sistema hidráulico, sistema de control electrónico, etc.
El dispositivo superior del rodillo se compone del cilindro principal, del asiento superior del rodamiento de rodillos, del rodillo superior, del cojinete autoalineador de la fila doble, del etc.
Los dos cilindros principales proporcionan la presión requerida para el laminado de chapa.
Los rodamientos autoalineadores de doble hilera adoptan rodamientos de rodillos autoalineadores de baja velocidad y carga pesada.
El rodillo superior tiene forma de tambor y el coeficiente de carga de la presión máxima del rodillo superior es de 0,7 cargas uniformes para compensar la deflexión de la deformación del rodillo superior.
El dispositivo de rollo inferior consiste en un rollo inferior, un asiento de rodamiento inferior, un engranaje de entrada de rollo inferior, un rodamiento deslizante de rollo inferior, etc.
El accionamiento principal del rodillo inferior proporciona potencia, a través de la cual el engranaje de salida, el engranaje de entrada y el par de accionamiento abierto se transmiten al rodillo inferior.
El dispositivo de rodillo de soporte se compone de rodillo de soporte, rueda de gusano y mecanismo de gusano, mecanismo de cuña, etc.
El dispositivo de transmisión principal consiste en un motor principal, una correa triangular, un reductor de engranajes cilíndricos, un freno de varilla de empuje electrohidráulico, etc. El engranaje de salida acciona dos engranajes de rodillo inferior.
El accionamiento principal puede invertirse para proporcionar par de laminación para la laminación de la chapa.
El dispositivo de vuelco está compuesto por una almohada deslizante, un cilindro de vuelco, etc.
Tratamiento de cromado para vástago de pistón de cilindro volteado.
El dispositivo de vuelco es conveniente para que el producto sea sacado a lo largo de la dirección axial del rollo.
Marco fijo, invertido, chasis son placa de acero soldada, eliminación de la tensión después de la soldadura.
El dispositivo de equilibrio consiste en el cilindro de equilibrio y el soporte de equilibrio, que garantiza el equilibrio del rodillo superior y elimina la desviación del rodillo superior.
Dos cilindros de apoyo superior, cilindro de equilibrio de presión hacia abajo. Mantenga el rollo superior en un estado horizontal.
Parámetros técnicos
No. | Especificaciones | Unidad | W11Y-8 *9000 | |
1 | Tipo | Pantalla digital de rollo superior | ||
2 | Rodillo superior que añade la presión | T | 130 | |
3 | Anchura máxima del tablero del balanceo | Mm | 9000 | |
4 | La longitud del rodillo de trabajo | Mm | 9100 | |
5 | Max espesor de placa de flexión | Mm | T8 * B9000*φmin1800（Σ s ≤ 245MPa） | |
6 | Superior Rollo | Diámetro | Mm | Φ500 |
Material | 42CrMo | |||
Tratamiento | Quenching y templado | |||
Dureza | HB260-300 | |||
7 | Inferior Rollo | Diámetro | Mm | Φ260 |
Tratamiento | Quenching y templado | |||
Dureza | HB260-300 | |||
8 | Distancia entre Dos abajo de rodillos | Mm | 360 | |
9 | Rolling speed | m/min | About 4 | |
10 | Upper Roller Pressure Speed | mm/min | 150 mm/min | |
11 | Support rollers number | Group | 3 | |
12 | Potencia del motor principal | kW | 15 | |
13 | Potencia del motor hidráulico | kW | 7.5 | |
Servicio post-venta

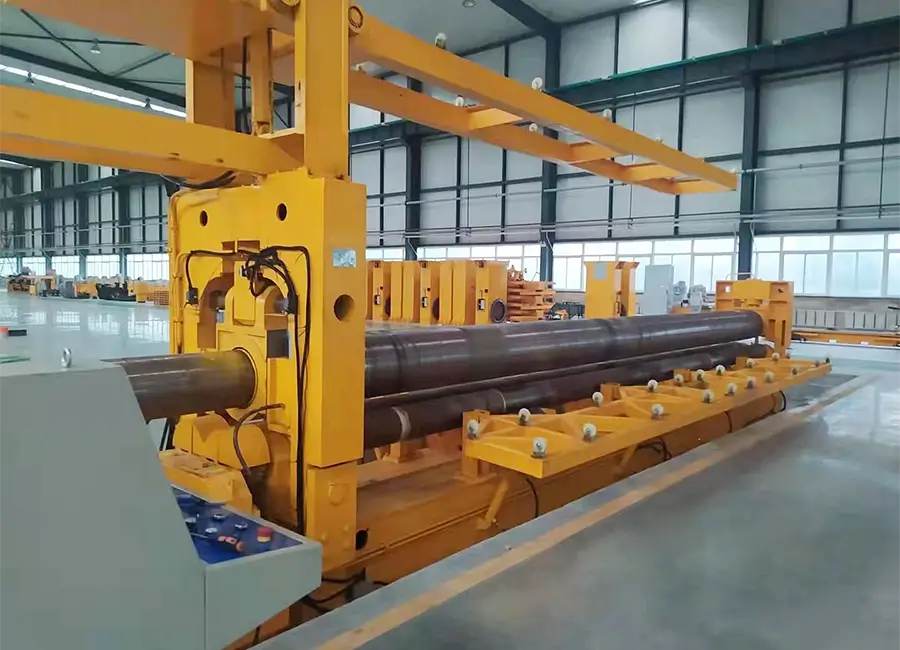

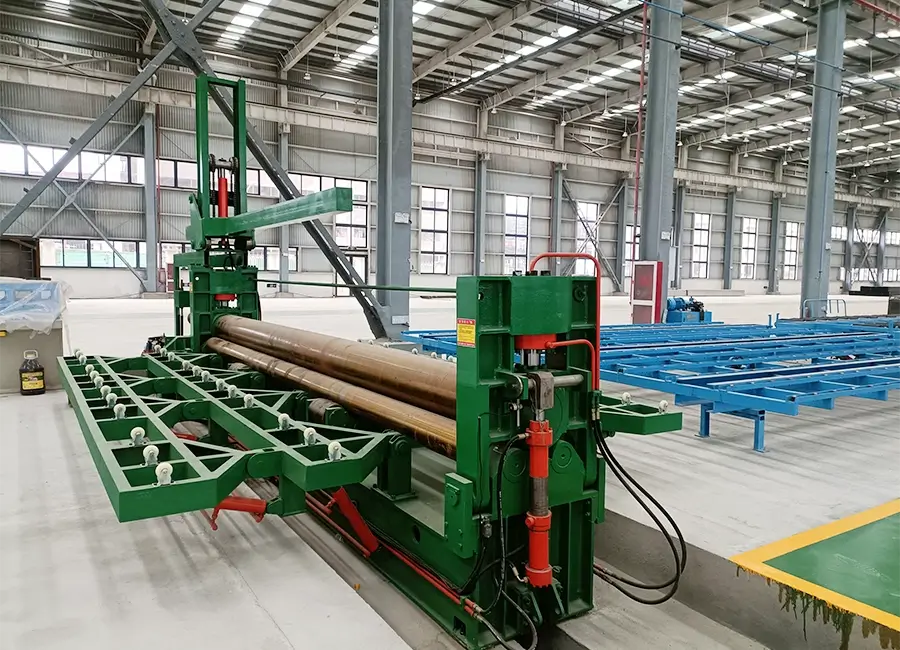

Special rolling machine for oil tank truck is specially used in trailers.
Un año para la máquina entera, cualquier pieza excepto los materiales consumibles rotos con respecto a calidad de la máquina en el plazo de un año, le enviaremos las piezas gratis.
Suministraremos todo el sistema de control y el software opera manual, para que pueda operar la máquina fácilmente.
Todo el problema de la máquina, usted puede preguntarnos en cualquier momento, nosotros le ayudará a solucionar por manera en línea, o tel, correo electrónico, vídeo remoto en la primera vez.
Bienvenido a nuestra fábrica para aprender a operar la máquina, un ingeniero profesional lo hará junto con usted, este servicio de forma gratuita.
