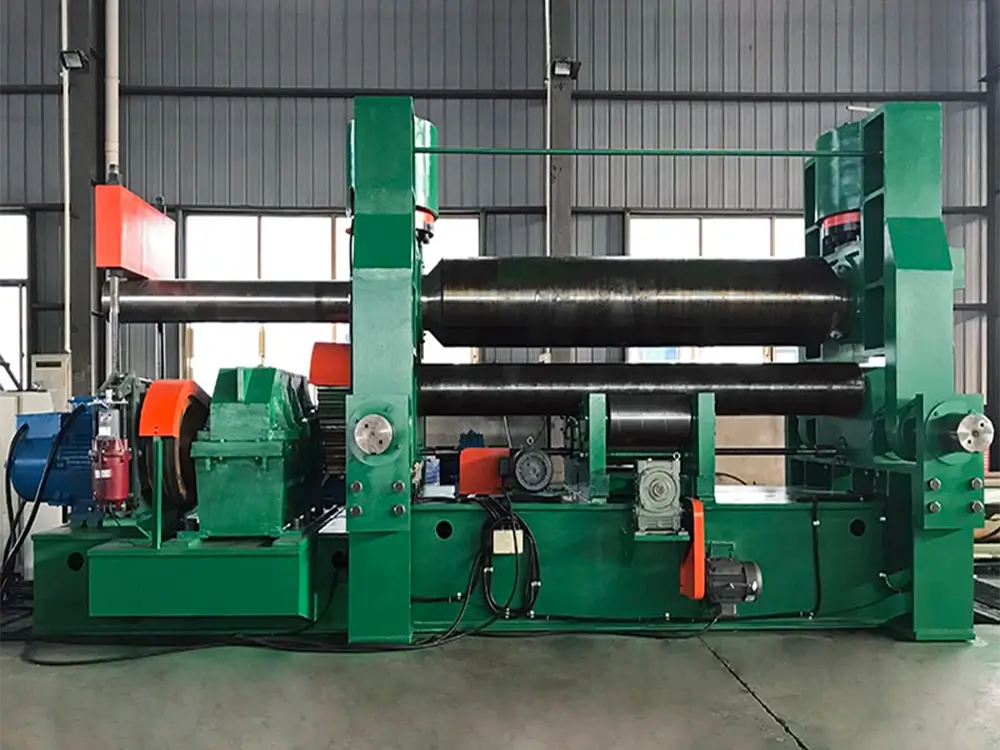

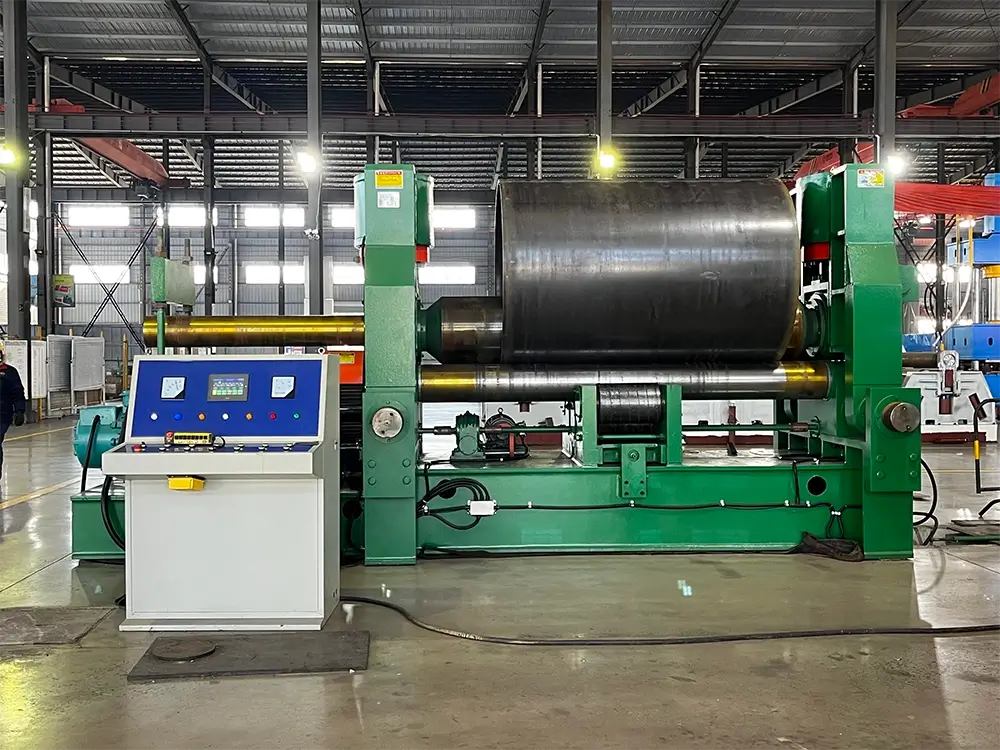

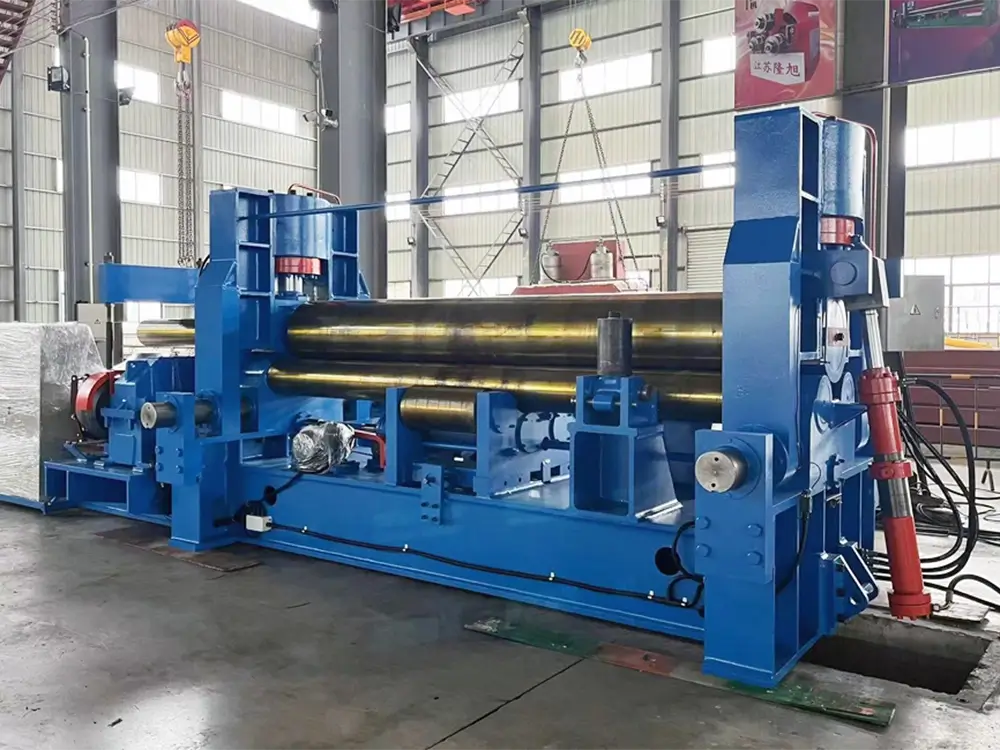

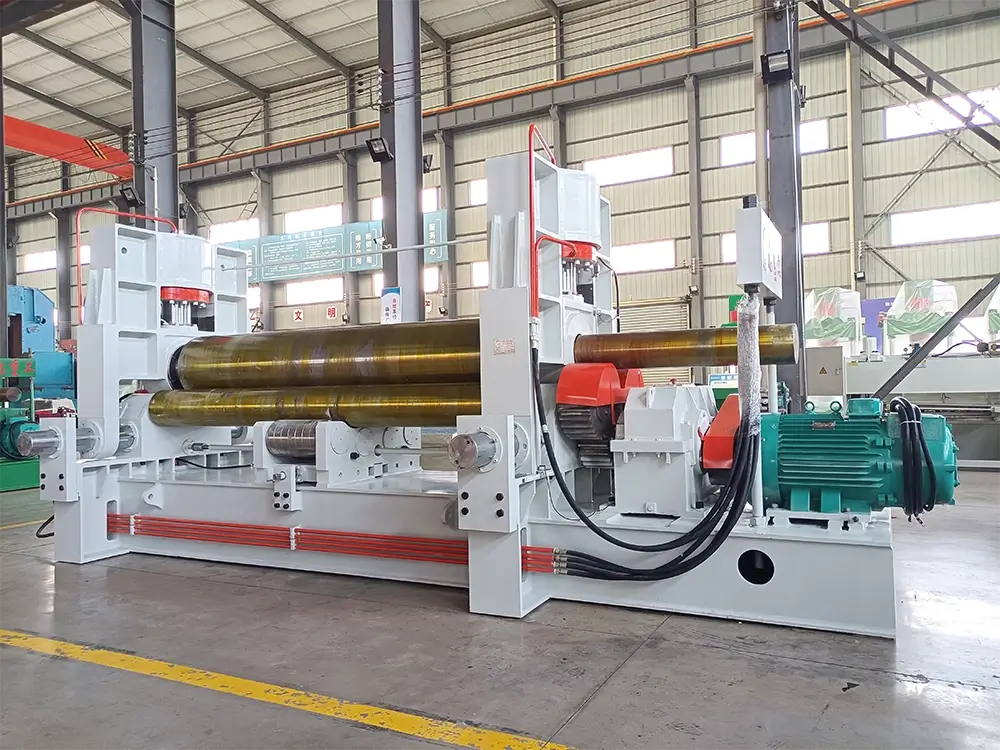

La máquina de laminación de placa universal de rollo superior mediano y pequeño pertenece a la máquina de bobinado hidráulico de tres rodillos. Se utiliza para enrollar acero de bajo carbono y acero de baja aleación en formas cilíndricas a temperatura ambiente.
El rodillo superior puede ser levantado verticalmente y movido horizontalmente.
La preflexión se realiza ajustando el rodillo superior para hacer que el rodillo superior sea asimétrico con respecto al rodillo inferior.
La máquina de laminación de placa universal de rollo superior mediano y pequeño pertenece a la máquina de bobinado hidráulico de tres rodillos. Se utiliza para enrollar acero de bajo carbono y acero de baja aleación en formas cilíndricas a temperatura ambiente.
El rodillo superior puede ser levantado verticalmente y movido horizontalmente.
La preflexión se realiza ajustando el rodillo superior para hacer que el rodillo superior sea asimétrico con respecto al rodillo inferior.
Al rodar, dos rodillos inferiores son accionados por el motor y el reductor.
Debido a que la elevación inferior del rodillo permanece sin cambios, es conveniente para la alimentación y la operación.
Es control programable adoptado de la exhibición del PLC.
Características del producto:
Las máquinas laminadoras de placas universales de rollo superior mediano y pequeño deben estar compuestas por una estructura principal, sistema hidráulico,
Sistema de control de la electricidad y dispositivo del cono.
3-1. La estructura principal:
La estructura principal está compuesta por un rodillo superior, rodillos descensos y dispositivo de movimiento de nivel dispositivo de rodillos de soporte, dispositivo de ajuste, dispositivo de equilibrio, dispositivo de lubricación, marco de trabajo izquierdo y derecho y placa inferior.
El rodillo superior:
El dispositivo superior de los rollos se compone del cilindro principal, del pedestal superior del transporte, de los rollos superiores, y del transporte autoalineador doble. Dos cilindros proporcionan la presión para el doblez superior del rollo, la presión de funcionamiento principal del cilindro es Mpa 20, presión máxima del rollo superior multiplican 0,8 veces para compensar el pre-doblez.
Los extremos superiores del rollo dos caben con el transporte autoalineador doble para reducir la fricción y el poder del motor. El material del rollo superior es 42CrMo, el tratamiento térmico es HB220-280.
Down-roll y dispositivo de movimiento de nivel:
El material del rollo descendente es 45 #, el tratamiento térmico es HB220-280. se compone de un abajo de rollo, abajo el pedestal del rodamiento del rollo, abajo el engranaje de entrada del rollo, abajo el rollo, y el transporte del deslizamiento.
Abajo cojinete adoptado SF-2 cojinete de deslizamiento de aceite:
El motor de movimiento llano suministra el poder, a través de la impulsión de la correa a la rueda de gusano de CWU y al reductor de velocidad del polo. El movimiento superior del nivel del rollo es conducido por una rueda de gusano y un polo para terminar doblando en forma de disimetría.
Dispositivo de apoyo:
Compuesto por un dispositivo de bloque inclinado, dispositivo de soporte, rodillos de soporte con pedestal y dispositivo de elevación de soporte, los rodillos de soporte pueden ajustarse hacia arriba y hacia abajo.
El ajuste depende de la especificación de la placa. El material de soporte es 45 #, el tratamiento térmico es HB220-250 y está compuesto por una hélice afilada para proteger la superficie.
Dispositivo de la impulsión principal
Se compone de un motor, un reductor de velocidad de engranaje duro y un engranaje de salida, el motor principal puede sintonizar en dos direcciones y proporcionar un paso de flexión de la hebra.
Dispositivo de vuelque
Compuesto por un ariete, cojinete, cilindro de ajuste
Dispositivo de equilibrio
Compuesto por un compacto de equilibrio, tornillo

3-2. Lubricar dispositivo:
Compuesto de lubricar el tubo y lubricar el accesorio de tubería, adoptado GB7323-1994 NO 2 grasa de litio.
3-3. Sistema hidráulico
Compuesto por un motor de serie Y, bomba de engranajes, válvulas, tanque de aceite, tubería, etc.
La presión máxima es 20 Mpa, la presión de prueba es 24 Mpa, presión es ajustada cerca
Válvula de desbordamiento, la presión de trabajo del sistema es 0-19 MPa, y la presión normal es 15Mpa. las válvulas adoptadas de Taiwán.
3-4. Sistema de electricidad
Compuesto por una caja eléctrica, una mesa de operaciones, botón manual. El poder es 380V50HZ adoptó el código de sistema de control del PLC con longevidad actúa fácilmente. Todo el proceso de doblado se puede leer desde el conjunto de indicadores en la caja de control.
3-5. Sistema de visualización digital
Esta máquina adopta dos juegos de instrumentos digitales y sensores de desplazamiento para formar un sistema de visualización y control digital confiable.
Medio y pequeño rollo superior placa universal máquina de laminación | ||||||
Modelo | Max espesor de laminación (mm) | Máx.Pre-balanceoEspesor (mm) | Max ancho rodante (mm) | Límite de rendimiento de la placa (Mpa) | Diámetro del rodillo superior (mm) | Potencia del motor principal |
W11S-10×2500 | 10 | 8 | 2500 | 245 | 250 | 4 |
W11S-12×2000 | 12 | 10 | 2000 | 245 | 250 | 5.5 |
W11S-12×2500 | 12 | 10 | 2500 | 245 | 270 | 7.5 |
W11S-16×2000 | 16 | 12 | 2000 | 245 | 270 | 7.5 |
W11S-16×2500 | 16 | 12 | 2500 | 245 | 300 | 15 |
W11S-16×3000 | 16 | 12 | 3000 | 245 | 340 | 15 |
W11S-20×2000 | 20 | 16 | 2000 | 245 | 300 | 15 |
W11S-20×2500 | 20 | 16 | 2500 | 245 | 340 | 15 |
W11S-25×2000 | 25 | 20 | 2000 | 245 | 340 | 15 |
W11S-25×2500 | 25 | 20 | 2500 | 245 | 380 | 22 |
W11S-25 ×3000 | 25 | 20 | 3000 | 245 | 410 | 30 |
W11S-30×2000 | 30 | 25 | 2000 | 245 | 380 | 22 |
W11S-30×2500 | 30 | 25 | 2500 | 245 | 410 | 30 |
W11S-30×3000 | 30 | 25 | 3000 | 245 | 450 | 30 |
W11S-40×2500 | 40 | 32 | 2500 | 245 | 500 | 45 |
W11S-40×3000 | 40 | 32 | 3000 | 245 | 560 | 55 |
W11S-50×2500 | 50 | 40 | 2500 | 245 | 560 | 55 |
Más modelos se pueden personalizar | ||||||
<!-- [If gte mso 9]><xml>
Las máquinas laminadoras de placas universales de rollo superior mediano y pequeño son ampliamente utilizadas en la industria petrolera, química, calderas, construcción naval, energía hidroeléctrica, estructura metálica e industria de fabricación de maquinaria.
Un año para la máquina entera, cualquier pieza excepto los materiales consumibles rotos con respecto a calidad de la máquina en el plazo de un año, le enviaremos las piezas gratis.
Suministraremos todos los sistemas de control y el manual de operación del software, para que pueda operar la máquina fácilmente.
Para problemas de la máquina, puede preguntarnos en cualquier momento, lo ayudaremos a resolverlos por vía en línea, o tel, correo electrónico o video remoto la primera vez.
Bienvenido a nuestra fábrica para aprender a operar la máquina, un ingeniero profesional lo hará junto con usted, este servicio de forma gratuita.
