Descripción del producto

Características del producto:

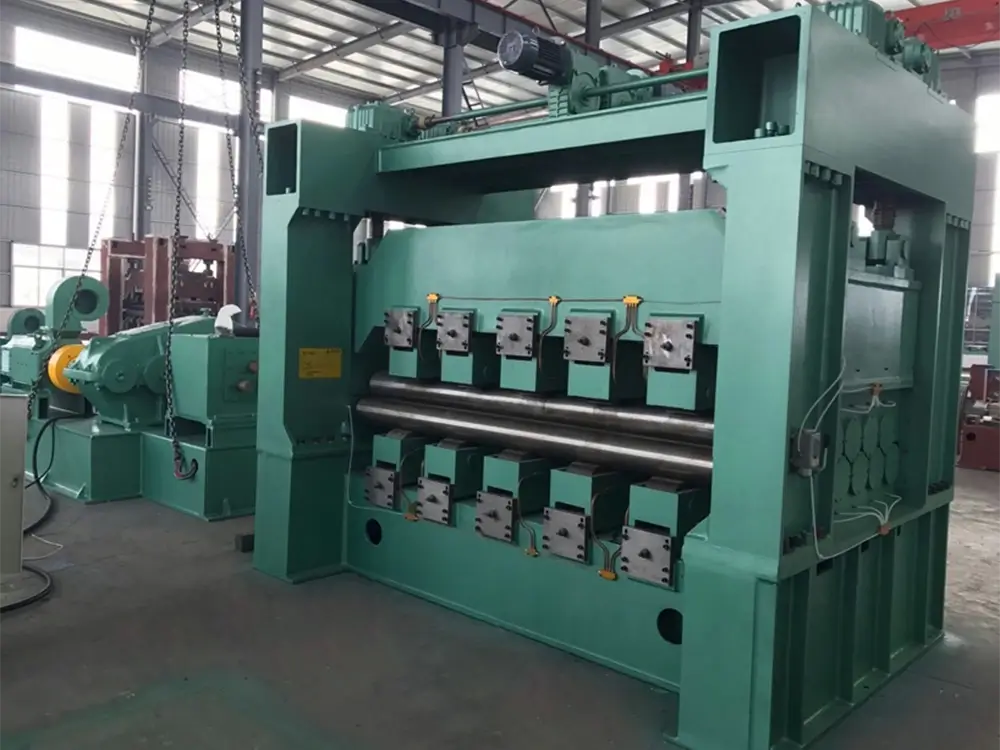

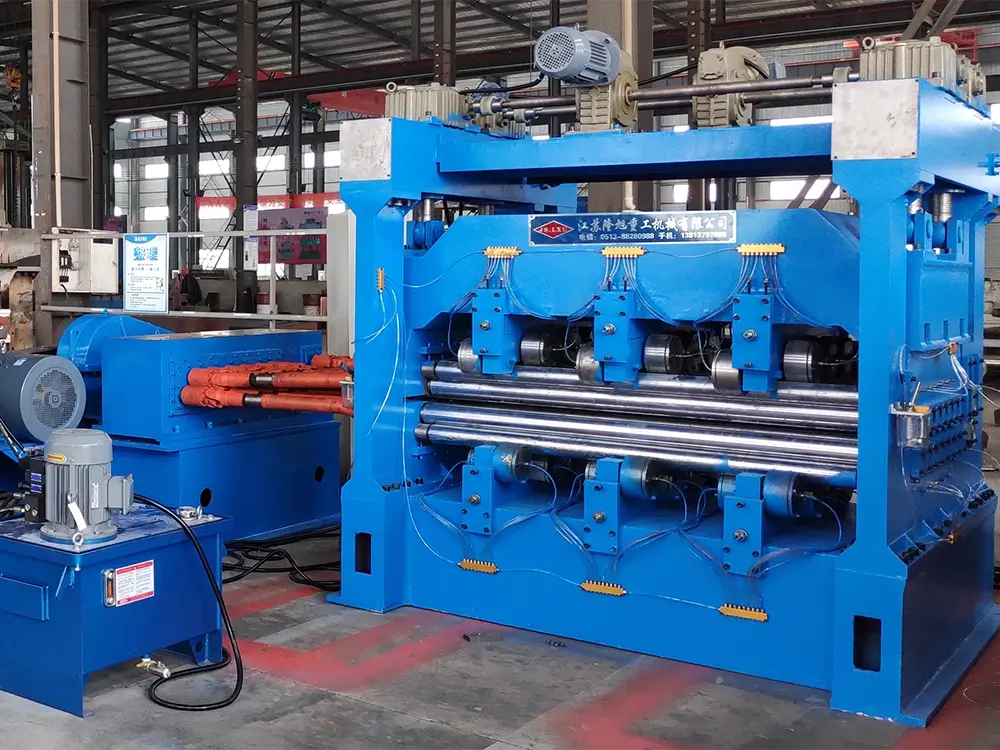

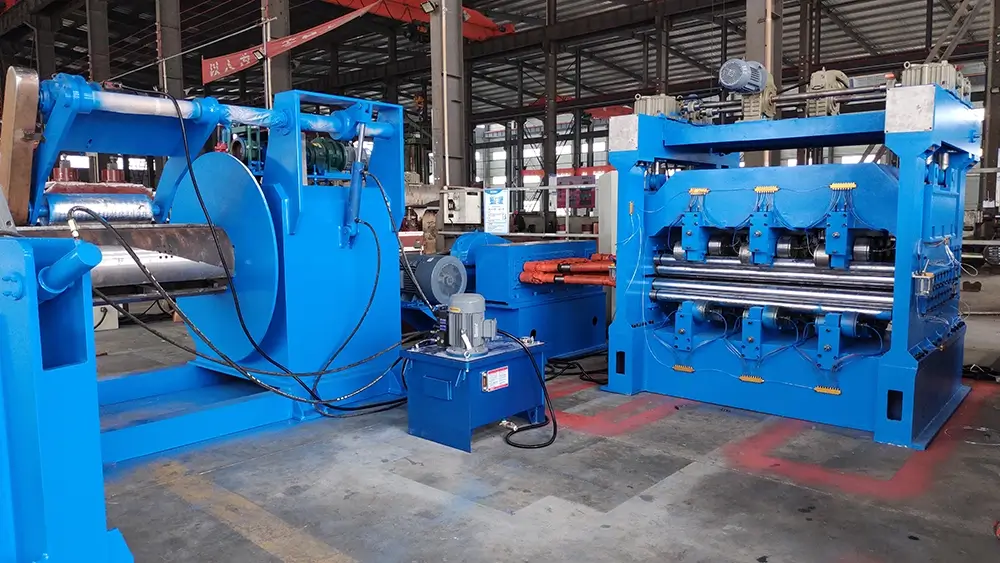

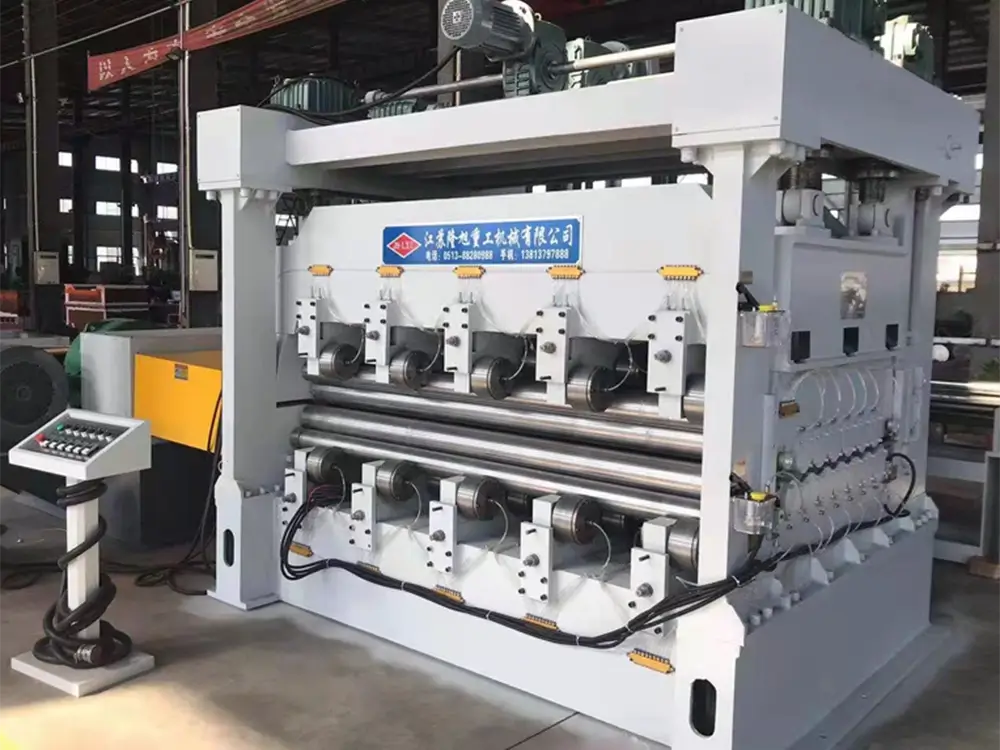

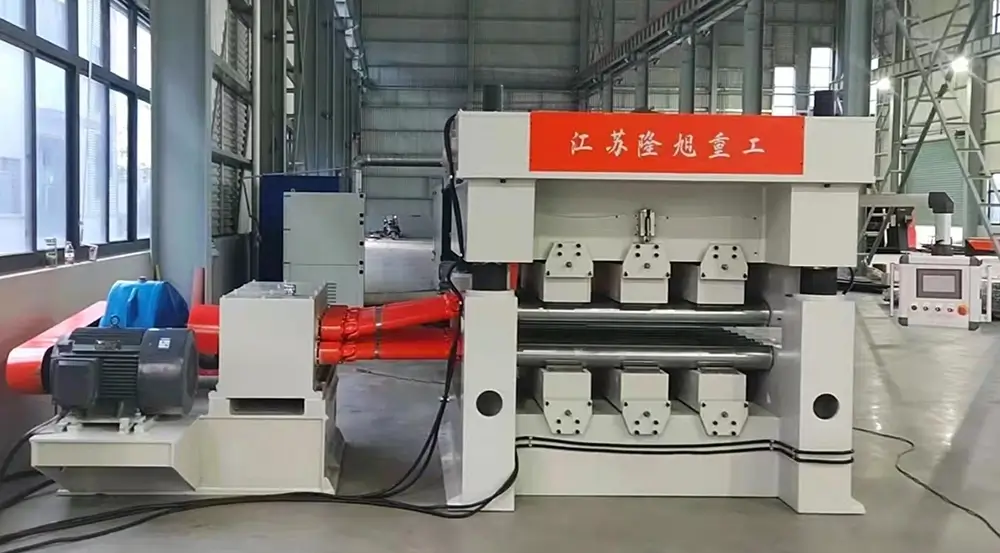

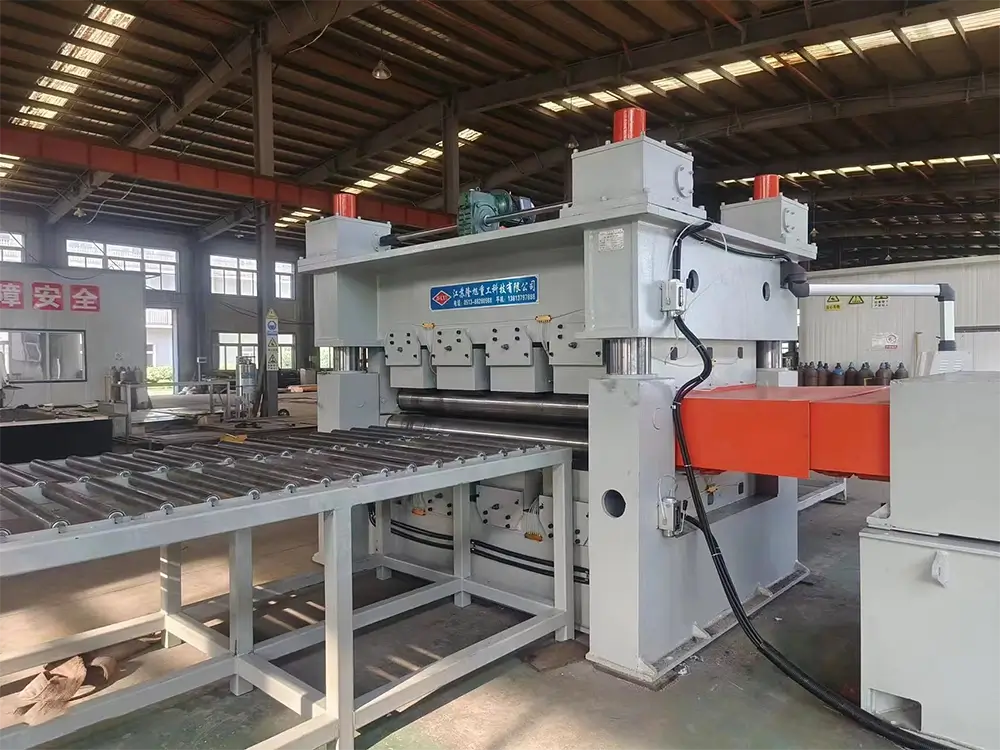

Esta máquina es un nivelador de placa de rollo estándar serie W43 con soporte. Consiste en una parte de potencia, una parte principal del motor y una parte de control electrónico.

Parte 1. Power

La parte de potencia consiste en nivelar la base de potencia, reductor, freno YWZ, acoplamiento, caja de distribución de potencia, casquillo de acoplamiento, eje de transmisión universal, etc.

El motor principal está equipado con un motor de regulación de velocidad de CC de alta potencia y un sistema de control analógico, que puede ajustar la velocidad en múltiples niveles.

La corriente de arranque es menor que la corriente nominal, el par de arranque es mayor que el par nominal, especialmente adecuado para el arranque continuo de alta carga, responsable de proporcionar potencia de nivelación al motor principal.

2. Host parte

La parte principal del motor adopta una estructura de ensamblaje de rollo de cuatro pliegues, que consiste en un marco de soldadura, marco de pórtico integral, 15 ejes de rodillo de nivelación (parte superior 7 fondos 8), ejes de rollo superior e inferior, vigas, rodillos, soportes, rueda de gusano y dispositivo de elevación y prensado de rollo superior de accionamiento de gusano, etc.

El rodillo de nivelación es una forja hecha de Gr15 y el rodillo de soporte está hecho de 42CrMo. Todo el tratamiento de templado del marco, nivelación del rodillo de trabajo, apoyando la tecnología de procesamiento de la rueda loca: templado de torneado en bruto semi-acabado torneado de frecuencia intermedia de enfriamiento enderezado de molienda de cromado duro.

Para garantizar que no haya un movimiento radial y axial del rodillo de trabajo, el extremo del rodillo está conectado con el asiento del rodillo mediante un cojinete de alineación de servicio pesado de doble fila, las tuercas del extremo se aprietan, la bomba de aceite de presión manual está lubricada centralizada, y la resistencia de funcionamiento es pequeña.

Los dos lados del asiento del eje del rodillo superior son estructuras de pista de arco, que pueden ajustar el espacio entre la entrada y la salida de los rodillos de nivelación superior e inferior.

Las filas superior e inferior de rodillos de trabajo de nivelación están provistas de dos juegos de soportes de soporte y rodillos de soporte, cuya dirección de altura se ajusta mediante una cuña inclinada para compensar la deflexión causada por la fuerza de los rodillos de trabajo de nivelación, para mejorar la resistencia y la rigidez de los rodillos de trabajo de nivelación (Generalmente no es necesario ajustar después de que se complete la depuración de la máquina).

Potencia del motor de CC a través del acoplamiento, reductor, caja de distribución de potencia, eje de transmisión de junta universal y fila superior e inferior de rodillos de trabajo conectados, impulsando los rodillos de trabajo superior e inferior para que funcionen activamente, alto nivel y suavidad de la chapa.

3. parte de control electrónico

La unidad es controlada centralmente por una mesa de operaciones eléctrica. La parte de control electrónico incluye la mesa de operaciones, el gabinete de control de CC y sus componentes de soporte.

Puede controlar la operación paralela y reversa del motor principal, ajustar la velocidad de nivelación, ajustar el hueco entre los rodillos superiores y más bajos en conjunto, y ajustar el hueco entre la importación y la exportación por separado.

La fuente de alimentación es 380V, fuente de alimentación de CA 50HZ, y la temperatura ambiente es-10 ℃ ~ 40 ℃.

4. configuración principal

1. Teniendo Wafangdian

2. motor principal Jiangsu

3. componente eléctrico principal Siemens

4. Reductor Jiangsu
