Máquina de laminación horizontal CNC hacia abajo

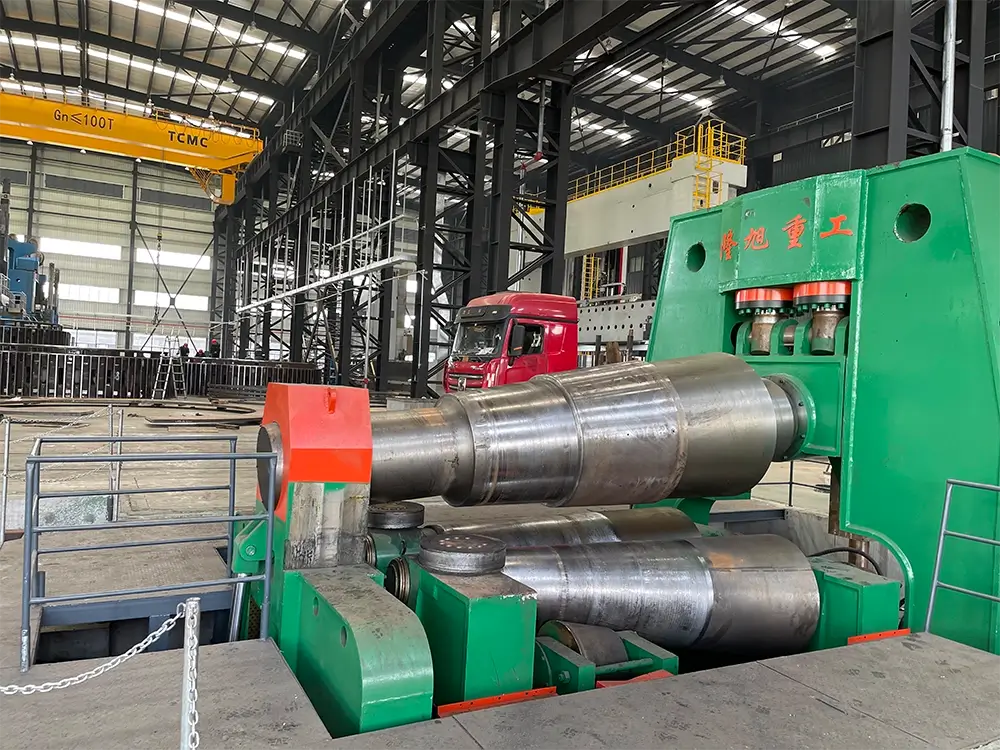

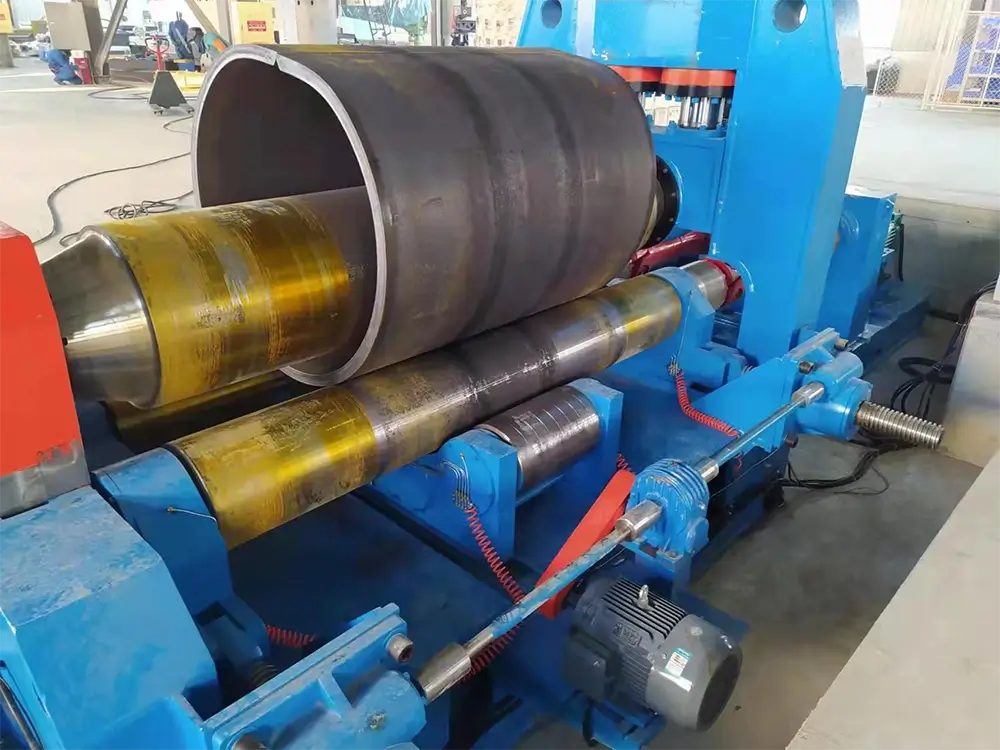

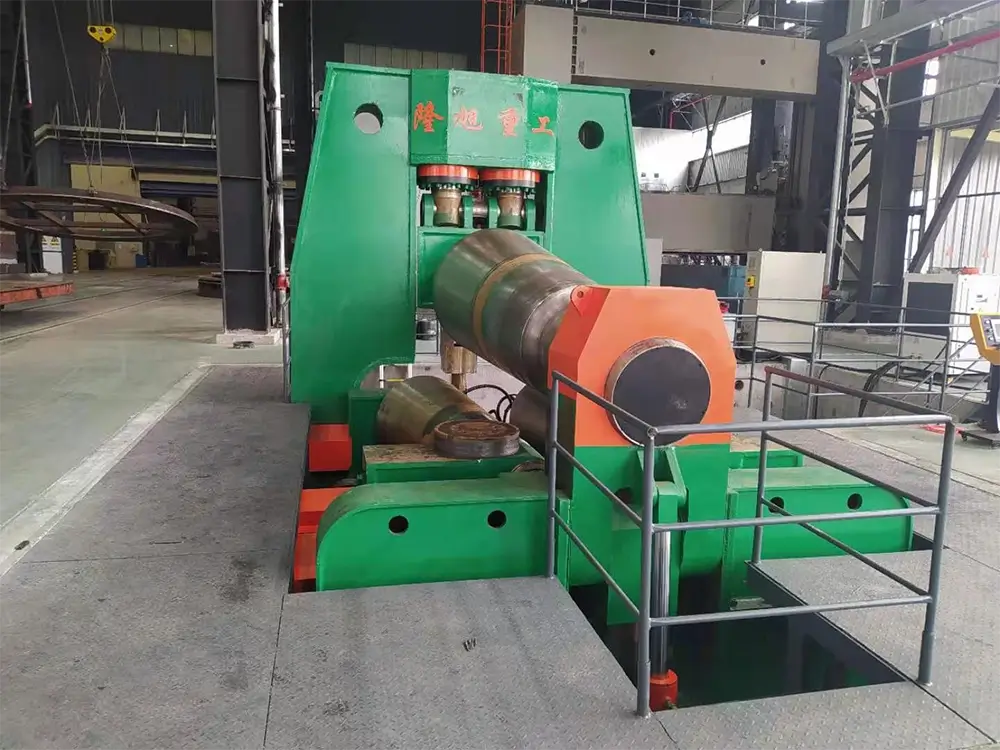

La máquina laminadora de placa horizontal hacia abajo CNC es una máquina laminadora hidráulica de placa de tres rodillos, que se utiliza para laminar placas de acero en formas cilíndricas a temperatura ambiente.
El rodillo superior puede moverse verticalmente y el rodillo inferior puede moverse horizontalmente.
La pre-flexión se consigue moviendo el rodillo inferior horizontalmente de modo que el rodillo superior esté posicionado asimétricamente con relación al rodillo inferior.
Los dos rodillos inferiores son accionados por dos motores y dos reductores durante el redondeo.
A medida que su negocio se expande, ofrecemos soluciones escalables que crecen con usted. Ya sea que esté agregando nuevos productos, ingresando a mercados globales o actualizando sus capacidades técnicas, nuestros servicios personalizados están diseñados para respaldar su crecimiento sostenible y listo para el futuro.
Desde la optimización de los flujos de trabajo hasta la mejora de la eficiencia general, ofrecemos soporte práctico para optimizar sus operaciones diarias. Mediante la implementación de mejores prácticas probadas, ayudamos a reducir los costos, aumentar la productividad y garantizar un rendimiento sin problemas en cada etapa de su negocio.
Colaboramos estrechamente con usted para desarrollar estrategias que se alineen con sus objetivos comerciales. Nuestro equipo ofrece consultas en profundidad para ayudarlo a comprender las tendencias del mercado, descubrir oportunidades de crecimiento y convertir las ideas en planes claros y útiles para el éxito a largo plazo.
Descripción del producto
La máquina laminadora de placa horizontal hacia abajo CNC es una máquina laminadora hidráulica de placa de tres rodillos, que se utiliza para laminar placas de acero en formas cilíndricas a temperatura ambiente.
El rodillo superior puede moverse verticalmente y el rodillo inferior puede moverse horizontalmente.
La pre-flexión se consigue moviendo el rodillo inferior horizontalmente de modo que el rodillo superior esté posicionado asimétricamente con relación al rodillo inferior.
Los dos rodillos inferiores son accionados por dos motores y dos reductores durante el redondeo.
Dado que la elevación del rodillo inferior permanece sin cambios, es conveniente para la alimentación y la operación.
Sistema de control y monitoreo de programas informáticos.
Características del producto:
La máquina de laminación descendente horizontal CNC de tres rollos es un tipo de control numérico hidráulico, compuesto principalmente por un dispositivo de rollo superior, dispositivo de rollo inferior, cama, marco izquierdo, Bastidor correcto, dispositivo móvil horizontal, dispositivo loco, marco invertido, dispositivo de equilibrio, montaje de la impulsión principal, cilindro del aceite, sistema hydráulico, control del PLC, etc.
El dispositivo de rodillo superior está compuesto por el rodillo superior, el pedestal del rodamiento de rodillos superior, el rodamiento autoalineable para el laminador, etc.
El rodillo superior tiene forma de tambor. En el diseño, el coeficiente de carga de la presión máxima aplicada del rodillo superior es 0,7, y la carga uniformemente distribuida está preestablecida para compensar la deflexión de deformación del rodillo superior.
El rodillo superior está hecho de 42CrMo, templado y templado después del mecanizado en bruto, HB240 ~ 280, y superficie templada después del mecanizado de acabado, HRC45-55.
El dispositivo inferior del rollo se compone del rollo más bajo, el pedestal más bajo del rodamiento del rollo, el transporte autoalineador para el molino más bajo del rollo, el etc.
El material del rollo inferior es 45 #, que se apaga y se templa después del mecanizado en bruto, HB240 ~ 280, y la superficie se apaga después del mecanizado de acabado, HRC45-55.
El dispositivo loco se compone de la rueda loca, alineando el cojinete, el asiento del cojinete, etc.
El dispositivo de vuelco se compone de un marco de vuelco, un soporte, un eje de pasador, un cilindro de aceite, etc. El dispositivo de vuelco es pequeño en tamaño, seguro y pequeño en el área del piso al volcar.
El dispositivo de equilibrado consiste en un soporte y una varilla de tracción. Después de voltear el estante en el lado volteado, el dispositivo de equilibrio presiona la cola del rodillo superior para mantener el equilibrio del rodillo superior.
Parámetros técnicos
Máquina de laminación horizontal CNC hacia abajo | ||||||
Modelo | Max espesor de laminación (mm) | Max pre-laminación espesor (mm) | Max ancho rodante (mm) | Límite de rendimiento de la placa (Mpa) | Diámetro del rodillo superior (mm) | Potencia del motor principal |
W11X-50×3500 | 50 | 40 | 3500 | 245 | 620 | 63 |
W11X-60×2500 | 60 | 50 | 2500 | 245 | 610 | 63 |
W11X-70×3500 | 60 | 50 | 3500 | 245 | 720 | 75 |
W11X-80×2500 | 80 | 70 | 2500 | 245 | 720 | 75 |
W11X-80×3200 | 80 | 70 | 3200 | 245 | 770 | 90 |
W11X-100×3200 | 100 | 80 | 3200 | 245 | 860 | 110 |
W11X-120×3500 | 120 | 100 | 3500 | 245 | 940 | 63*2 |
W11X-150×3000 | 150 | 120 | 3000 | 245 | 1050 | 75*2 |
Más modelos se pueden personalizar | ||||||
Servicio post-venta
La máquina de laminación horizontal hacia abajo CNC es ampliamente utilizada en el petróleo, la industria química, la caldera, la construcción naval, la energía hidroeléctrica, la estructura metálica y la industria de fabricación de maquinaria.
Un año para la máquina entera, cualquier pieza excepto los materiales consumibles rotos con respecto a calidad de la máquina en el plazo de un año, le enviaremos las piezas gratis.
Suministraremos todos los sistemas de control y operación de software.
Para problemas de la máquina, puede preguntarnos en cualquier momento, le ayudaremos a resolverlos por vía online, o tel, correo electrónico o video remoto por primera vez.
Bienvenido a nuestra fábrica para aprender a operar la máquina, un ingeniero profesional lo hará junto con usted, este servicio de forma gratuita.
