Tres rollo barco plat máquina dobladora
La máquina laminadora hidráulica de placas de tres rodillos marinos de regulación ascendente se utiliza para rodar varios contenedores de acero al carbono y acero de baja aleación en piezas de arco circular a temperatura ambiente.
El marco y el chasis son placas de acero soldadas, que se someten a recocido para eliminar el estrés y el tratamiento de granallado después de la soldadura.
Los rodillos superior e inferior están hechos de piezas forjadas de 42CrMo, que se apagan y templan HB260-300 después del mecanizado en bruto.
La parte superior del rodillo superior está equipada con una viga rígida, y hay múltiples conjuntos de rodillos entre la viga y el rodillo superior para mejorar la rigidez del rodillo superior.
A medida que su negocio se expande, ofrecemos soluciones escalables que crecen con usted. Ya sea que esté agregando nuevos productos, ingresando a mercados globales o actualizando sus capacidades técnicas, nuestros servicios personalizados están diseñados para respaldar su crecimiento sostenible y listo para el futuro.
Desde la optimización de los flujos de trabajo hasta la mejora de la eficiencia general, ofrecemos soporte práctico para optimizar sus operaciones diarias. Mediante la implementación de mejores prácticas probadas, ayudamos a reducir los costos, aumentar la productividad y garantizar un rendimiento sin problemas en cada etapa de su negocio.
Colaboramos estrechamente con usted para desarrollar estrategias que se alineen con sus objetivos comerciales. Nuestro equipo ofrece consultas en profundidad para ayudarlo a comprender las tendencias del mercado, descubrir oportunidades de crecimiento y convertir las ideas en planes claros y útiles para el éxito a largo plazo.
Descripción del producto
La máquina laminadora hidráulica de placas de tres rodillos marinos de regulación ascendente se utiliza para rodar varios contenedores de acero al carbono y acero de baja aleación en piezas de arco circular a temperatura ambiente.
El marco y el chasis son placas de acero soldadas, que se someten a recocido para eliminar el estrés y el tratamiento de granallado después de la soldadura.
Los rodillos superior e inferior están hechos de piezas forjadas de 42CrMo, que se apagan y templan HB260-300 después del mecanizado en bruto.
La parte superior del rodillo superior está equipada con una viga rígida, y hay múltiples conjuntos de rodillos entre la viga y el rodillo superior para mejorar la rigidez del rodillo superior.
Al mismo tiempo, también se instalan múltiples conjuntos de rodillos en la parte inferior del rodillo inferior para mejorar su rigidez.
El dispositivo de transmisión principal consiste en un motor principal, un reductor, un freno, etc. El engranaje de salida impulsa los dos rodillos inferiores para que giren en ambas direcciones, proporcionando un par de bobinado para la chapa metálica.
El sistema hidráulico acciona el cilindro de aceite principal para proporcionar la presión requerida para laminar la chapa metálica.
El sistema de control eléctrico del equipo consiste en un gabinete de control eléctrico, una consola de operación y un control remoto de mano. El control remoto está equipado con botones para controlar las acciones de varias partes de la máquina, lo que facilita su funcionamiento.
Características del producto:

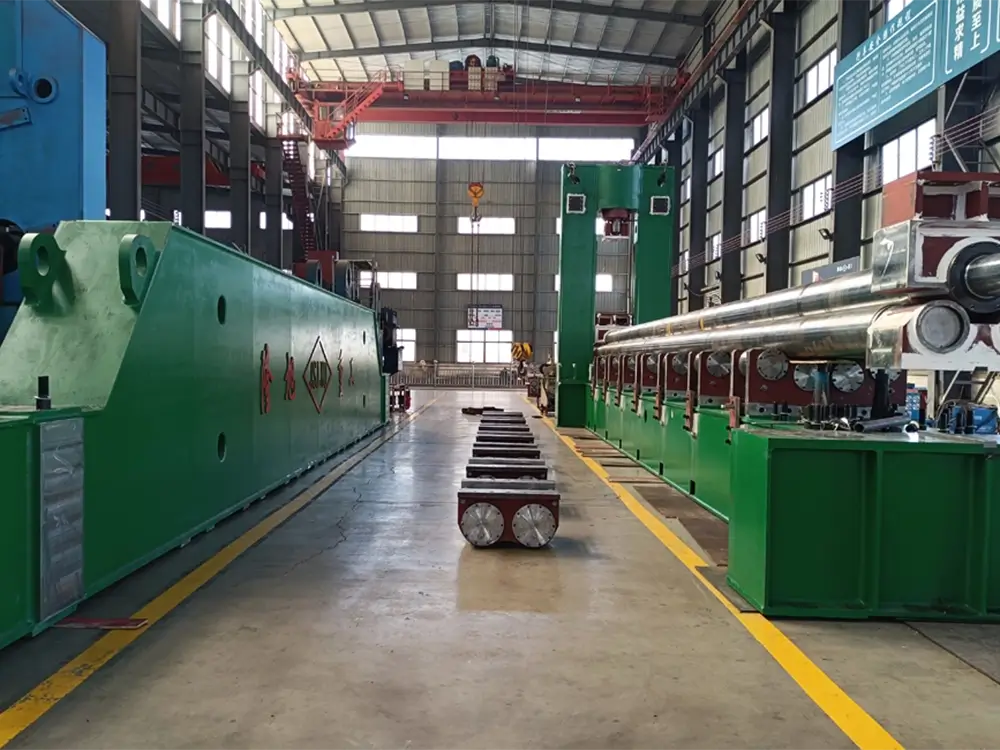

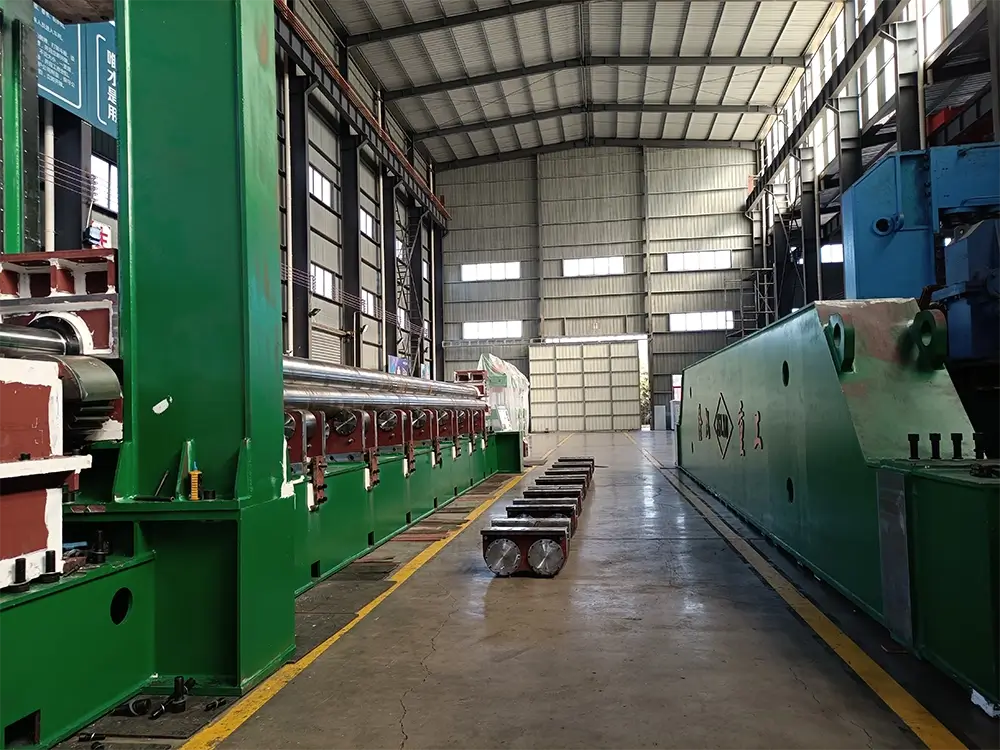

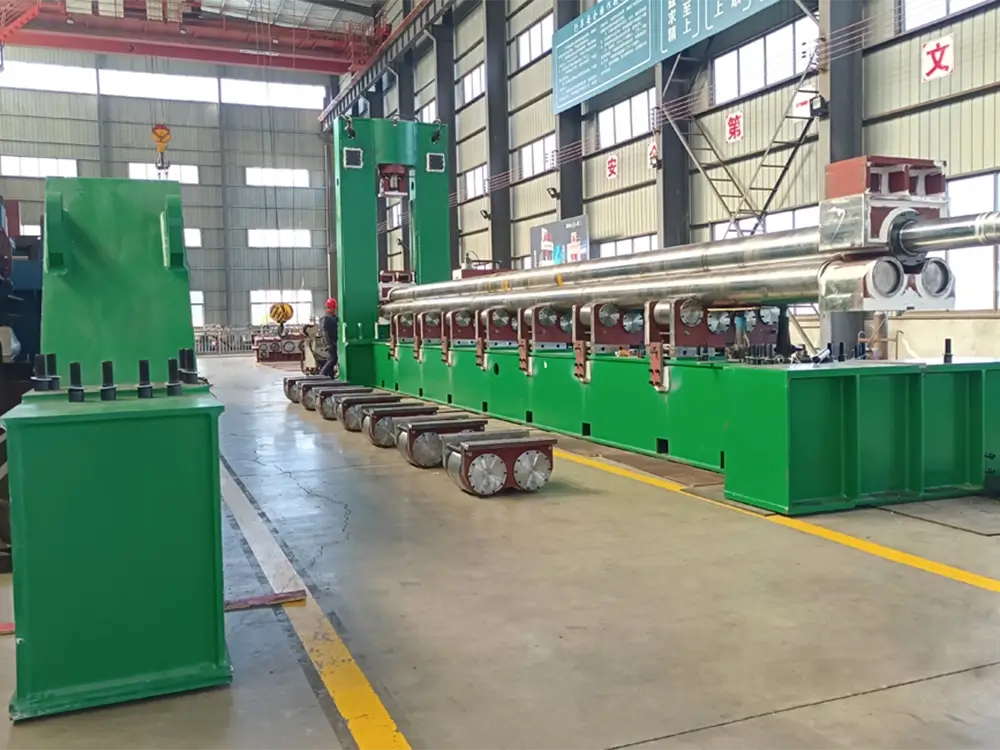

La estructura principal del equipo consiste en un rodillo superior y un dispositivo de rodillo de soporte superior, un dispositivo de rodillo inferior, un dispositivo de rodillo de soporte inferior, un dispositivo de transmisión principal, bastidores laterales izquierdo y derecho, un chasis y viga, alimentación, hidráulico, eléctrico, etc.
Dispositivo superior del rodillo
El rodillo superior y el dispositivo de rodillo de soporte superior consisten en un cilindro de aceite principal, rodillo de soporte superior, asiento de rodamiento de rodillos superior, rodillo superior, rodamientos autoalineadores de doble fila, etc.
Los dos cilindros de aceite principales proporcionan la presión requerida para rodar la chapa metálica, y la presión de trabajo del cilindro de aceite principal es de 19,5 MPa.
Los rodamientos autoalineadores de la fila doble utilizan los rodamientos de rodillos autoalineadores de poca velocidad, resistentes.
El rollo superior se hace del acero de aleación, que se apaga y se templa HB260-300 después de trabajar a máquina áspero,
Dispositivo de rodillo inferior
El dispositivo de rodillo inferior consiste en un rodillo inferior, un asiento de rodamiento de rodillos inferior, un engranaje de entrada de rodillo inferior, un rodamiento deslizante de rodillo inferior, etc.
El rodillo inferior está hecho de acero de aleación, y HB260-300 se apaga y se templa después del mecanizado en bruto. Según el estándar de acero del rodillo de JB/ZG4289-86, SF-1 material compuesto autolubricador se selecciona para el cojinete de desplazamiento más bajo del rodillo.
La transmisión principal del rodillo inferior proporciona potencia, que se transmite a través del engranaje de salida de la transmisión principal, el engranaje de entrada del rodillo inferior y el par de transmisión abierto al rodillo inferior.
Dispositivo de rodillo inferior
El dispositivo de rodillo consiste en un rodillo, un mecanismo de tornillo madre, un mecanismo de cuña, etc.
El material del rodillo es acero 45, templado y templado, con una dureza de HB190 ~ 220. La dureza superficial del rodillo es menor que la del rodillo inferior. Hay cuatro rodillos en cada grupo, y se ajustan hacia arriba y hacia abajo de acuerdo con el tamaño de carga de las especificaciones de la placa laminada.
El deflector de material de actividad se eleva hacia arriba y hacia abajo mediante un cilindro de aceite.
Impulsión principal
El dispositivo de transmisión principal consiste en un motor principal, una correa trapezoidal, un reductor cilíndrico del engranaje, un freno de barra electrohidráulico del empuje, el etc. El engranaje de salida conduce dos engranajes de rodillo más bajos. El accionamiento principal puede girar en ambas direcciones hacia delante y hacia atrás, proporcionando par de bobinado para la chapa metálica.
Racks laterales izquierdo y derecho, chasis
El marco y el chasis son placas de acero soldadas, que se someten a recocido para eliminar el estrés y el tratamiento de granallado después de la soldadura.
El chasis adopta una estructura de bastidor, con un alto coeficiente de sección anti torsión, pocos pernos de anclaje y fácil instalación y depuración.
Haz
La viga principal es un componente de placa de acero soldado, que se somete a eliminación de tensión y tratamiento de prevención de óxido superficial después de la soldadura
Parámetros técnicos
Servicio post-venta
Un año para la máquina entera, cualquier pieza excepto los materiales consumibles rotos con respecto a calidad de la máquina en el plazo de un año, le enviaremos las piezas gratis.
Suministraremos todo el sistema de control y el software opera manual, para que pueda operar la máquina fácilmente.
Todo el problema de la máquina, usted puede preguntarnos en cualquier momento, nosotros le ayudará a solucionar por manera en línea, o tel, correo electrónico, vídeo remoto en la primera vez.
Bienvenido a nuestra fábrica para aprender a operar la máquina, un ingeniero profesional lo hará junto con usted, este servicio de forma gratuita.
