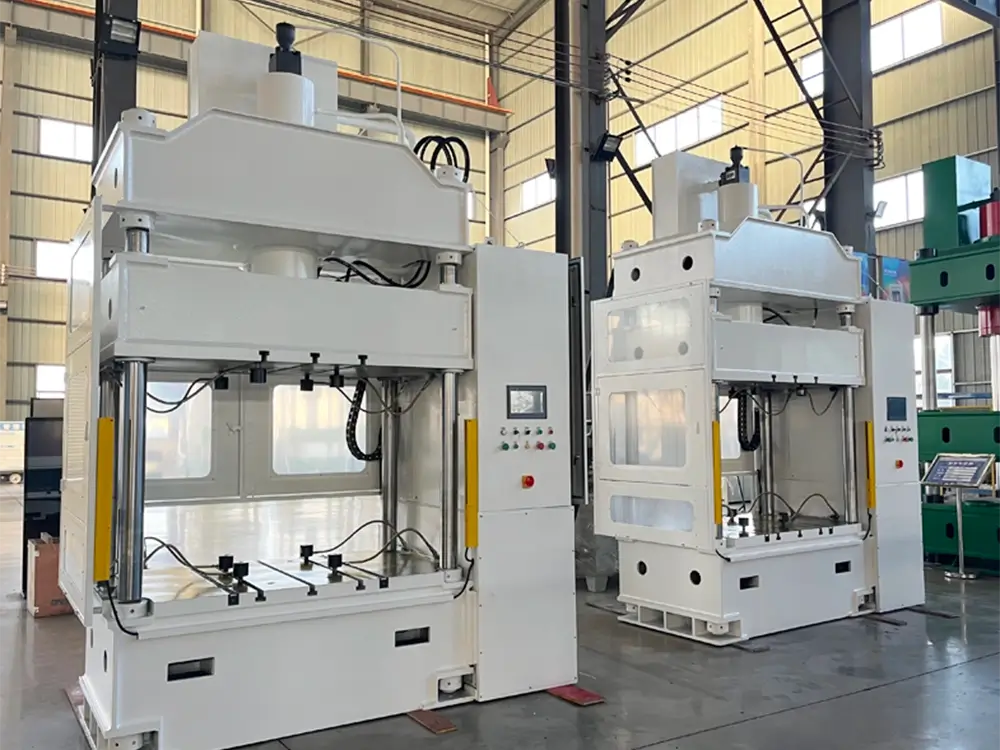

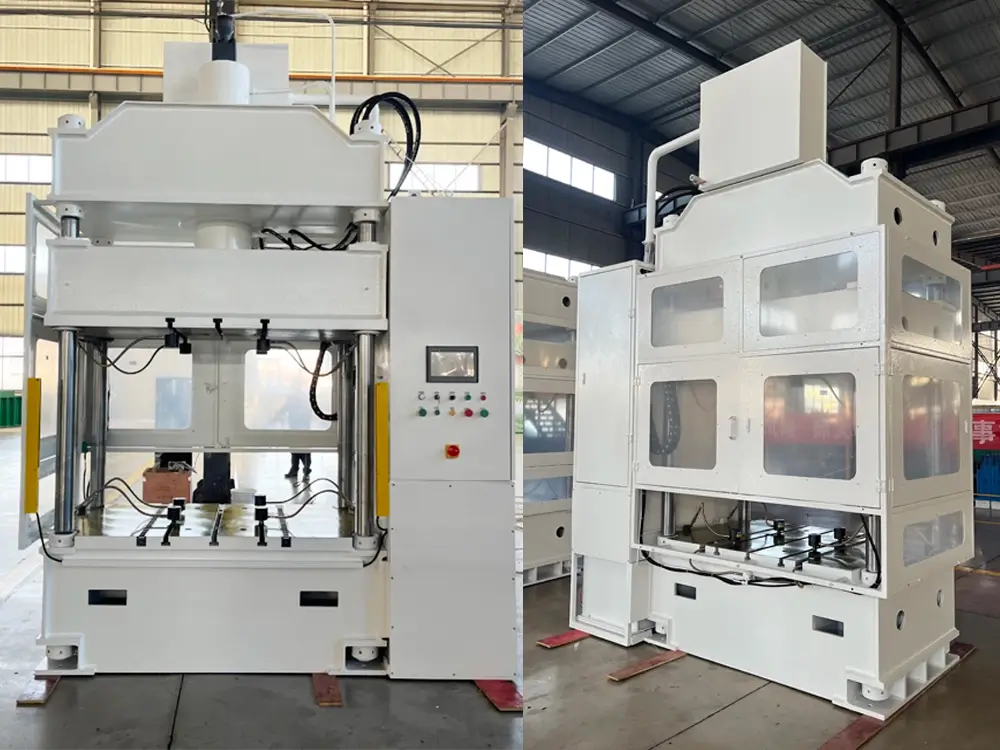

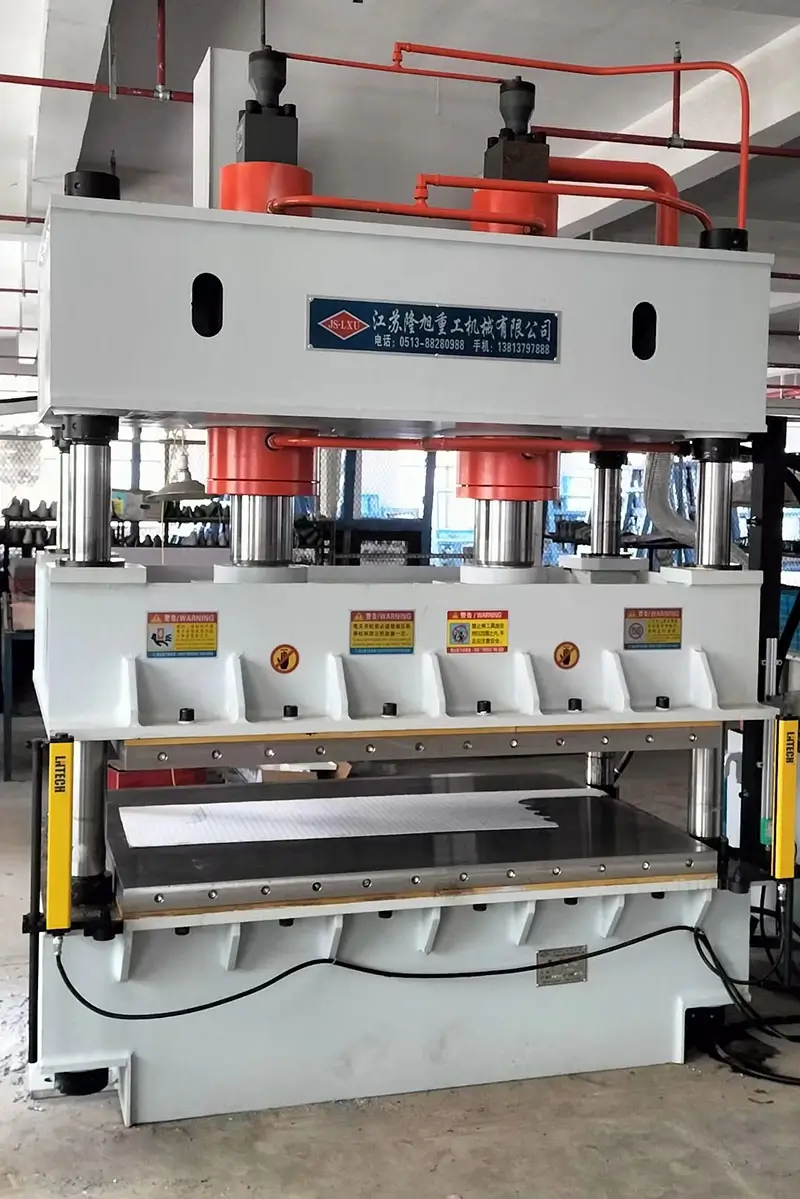

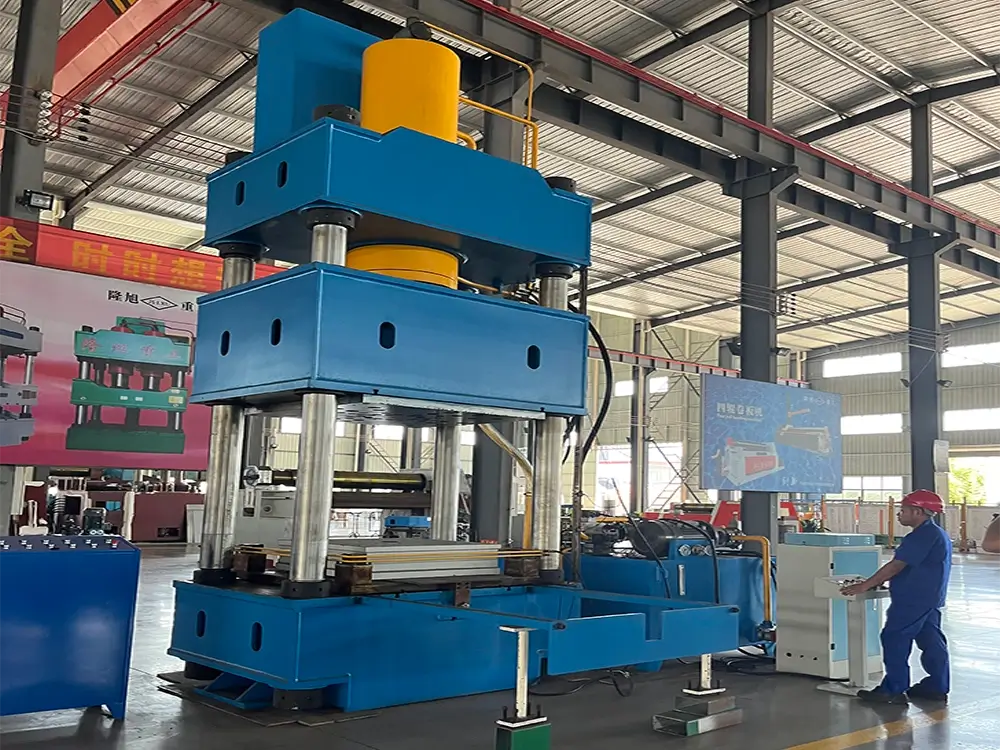

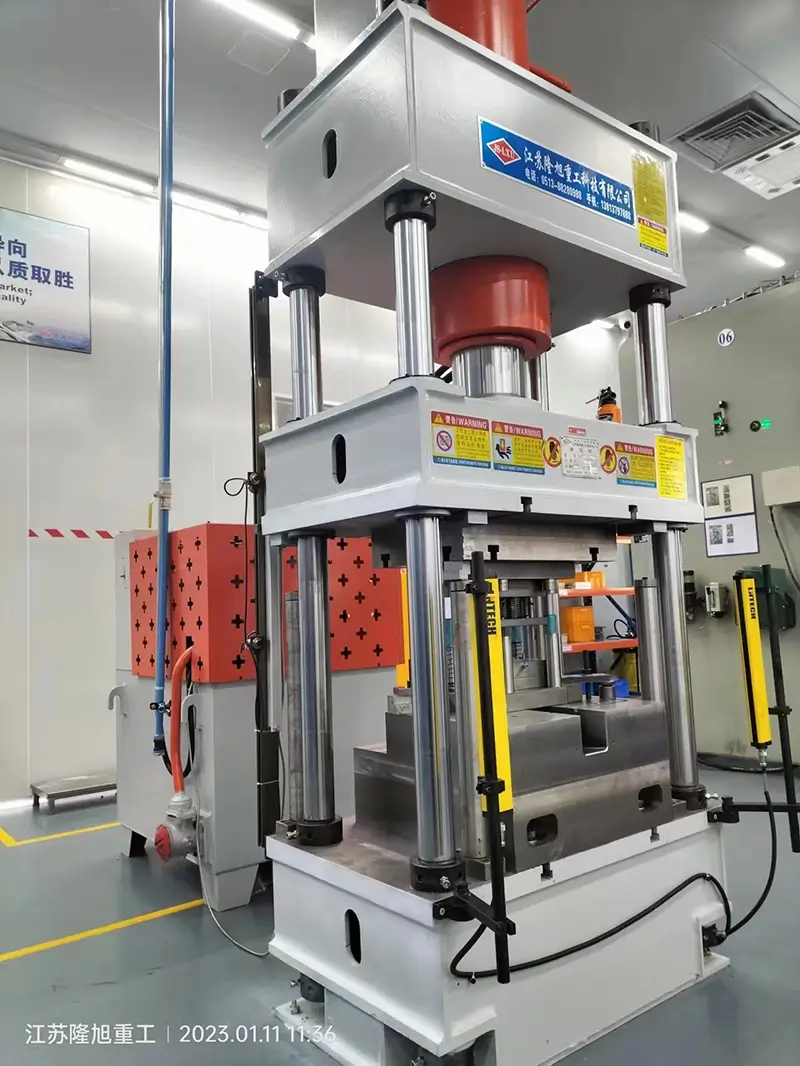

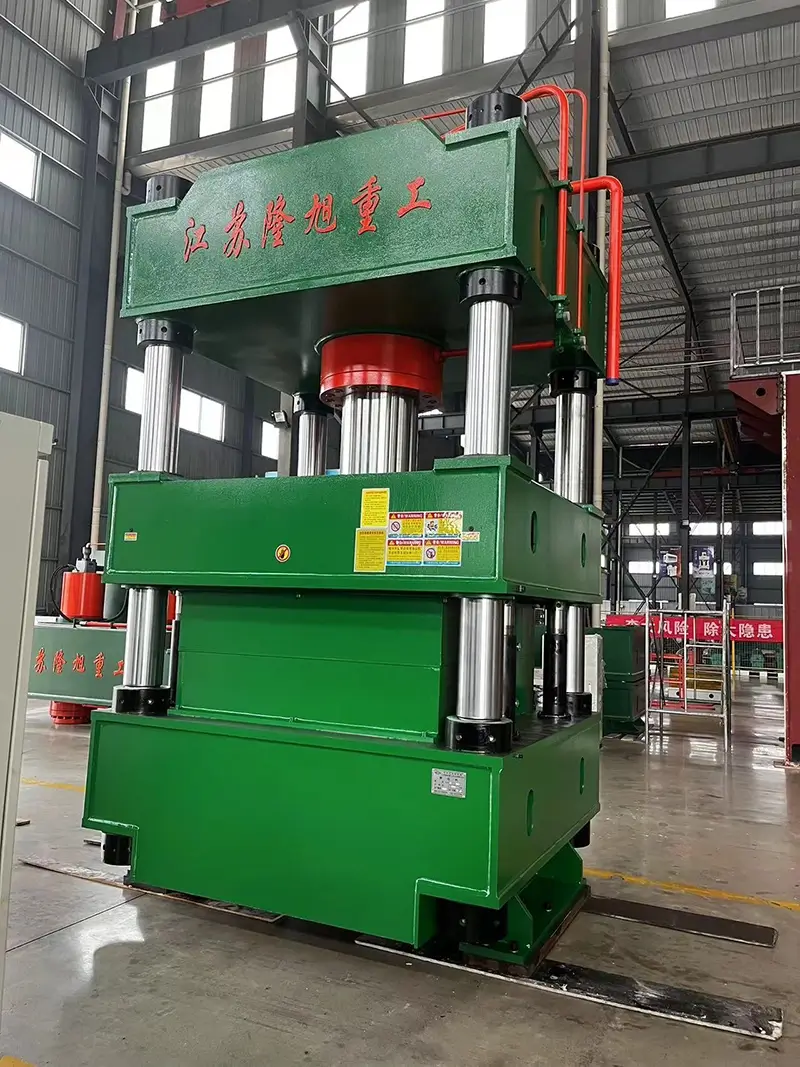

Presse hydraulique universelle à quatre colonnes série Y32


Description du produit

La presse hydraulique universelle à quatre colonnes de la série Y32 est conçue pour diverses applications de formage de tôles, notammentemboutissage profond, découpage, estampage, bordage, redressage et emmanchement à la presse.

Il est largement utilisé dansindustries automobile, d'électroménager et de métallurgie en généralpour produirepanneaux de carrosserie, réservoirs de carburant, composants de châssis et d'essieux, pare-chocs, éviers en acier inoxydable, ustensiles de cuisine et autres pièces en tôle formée.


y32-series-four-column-universal-hydraulic-press-double-cylinder-01

Caractéristiques du produit:

1. travail entourant

Fluctuation d'alimentation: 380 V (± 15%), 50Hz, 3P ou adapté aux besoins du client

Working temperature:0 ℃-40 ℃

Humidité de travail: 55%-85%, sans rosée

Altitude:<1000 mètres

Environnement de travail: Sans gaz nocif, fragments métalliques, sans poussière métallique, sans interférence électromagnétique forte



2. Structure de base

La presse peut être divisée en trois composants principaux:

Le panneau de commande/de fonctionnement

La presse

L'unité hydraulique



Le panneau de contrôle

Le panneau de commande est séparé de la structure principale pour la commodité de l'opération. Le panneau se compose d'un certain nombre de boutons poussoirs. Le pressing principal d'opération est commandé par deux boutons de presse, fournissant une opération bi-manuelle pour protéger l'opérateur contre le mal potentiel. La pression de travail et la plage de course du curseur peuvent être ajustées en fonction des exigences du processus

y32-series-four-column-universal-hydraulic-press-03



La presse

La structure principale est en acier soudé, avec traitement thermique pour éliminer les contraintes internes, avec une rigidité et une stabilité élevées. Le cylindre, le piston et la colonne sont fabriqués en acier de forgeage #45, trempe et placage de chrome dur pour augmenter la dureté.



L'unité hydraulique

L'unité hydraulique est la puissance de la machine, elle est placée du côté droit de la presse et reliée à elle par les tuyaux à haute pression flexibles et une connexion électrique de multi-signal.



3. fonctionnement de sécurité

-- Le bouton de «PAUSE» et le bouton de «ARRÊT D'URGENCE» sont installés sur la station de commande, appuyez sur le bouton de «PAUSE», et la machine s'arrêtera à la situation actuelle; appuyez sur le bouton de «ARRÊT D'URGENCE», et la machine entière arrêtera le travail.

-- Opération bi-manuelle de boutons.



4. Marque de composants principaux

-- Composants électriques principaux: Siemens ou Schneider

-- Pompe à huile: Gaoya, Chine

-- Moteur principal: Yingkai, Chine

-- Valves: Taifeng, Chine

-- Scellés: Taiwan


y32-series-four-column-universal-hydraulic-press-02



5. Accessoires

Un livre d'opération manuel, certificat de qualité, liste de colisage.

Un ensemble de botte de cachetage et de base

Paramètres techniques

Presse hydraulique universelle de colonne de la série Y32 quatre

Paramètre

Unité

Y32-40T

Y32-63T

Y32-100T

Y32-160T

Y32-200T

Y32-315T

Y32-400T

Y32-500T

Force évaluée

KN

400

630

1000

1600

2000

3150

4000

5000

Force de retour

KN

150

250

320

320

500

600

840

1000

Force knock-out

KN

120

190

190

240

400

630

630

1000

Pression hydraulique max.

MPA

25

25

25

25

25

25

25

25

Course de Ram

Mm

350

450

600

700

700

800

800

900

Course du cylindre knock-out

Mm

150

200

200

200

250

300

300

350

Max. Lumière du jour

Mm

700

800

900

1000

1100

1250

1300

1500


Approcher

Mm/s

50

80

100

120

120

120

100

120

Vitesse de ram

En appuyant sur

Mm/s

15

15

15

12

15

12

12

15


Retour

Mm/s

80

80

100

120

120

120

100

120

Taille de la table

L-R

Mm

500

560

720

750

1000

1250

1200

1400

F-B

Mm

460

500

580

640

900

1200

1200

1400

Hauteur de la table de travail

Mm

650

680

800

470

550

650

650

760

Hauteur totale

Mm

2250

3100

3150

3400

3750

4300

4500

5000

Puissance du moteur

Kw

5.5

7.5

7.5

11

15

18.5

22

18.5*2

Service après-vente

  • Garantie d'un an :L'ensemble de la machine est couvert par une garantie d'un an. Pendant la période de garantie, toutes les pièces endommagées en raison de problèmes de qualité de la machine, à l'exception des pièces consommables, seront fournies gratuitement.

  • Manuels d'utilisation :Nous fournissons des manuels d'utilisation complets pour le système de contrôle et le logiciel afin de vous aider à utiliser la machine correctement et efficacement.

  • Assistance technique :Si vous rencontrez des problèmes lors du fonctionnement de la machine, notre équipe technique est disponible pour vous apporter son assistance viacommunication en ligne, téléphone, courriel ou assistance vidéo à distance.

  • Formation sur site :Nous invitons nos clients à visiter notre usine pour une formation à l'utilisation des machines. Un ingénieur spécialisé leur apportera son expertise.gratuitement.
